Ex Altaveu Solid Calent

Exercici Altaveu amb Colada Calenta

exercici nivell baix, per fer una tapa d’altaveu amb Solid i colada calenta amb . Aquest Motllo ha estat l’exercici del curs 2017-18 en el Institut Mariano de Sant Boi de LLobregat

AQUEST PROJECTE COMENÇA UN COP HEM FET EL MOTLLO DE COLADA FREDA , A PARTIR DE 04V POTS VEURE EL COMENÇAMENT DEL PROJECTE

01 A2

Escollim el tipus de boquilla per a l’entrada del plàstic

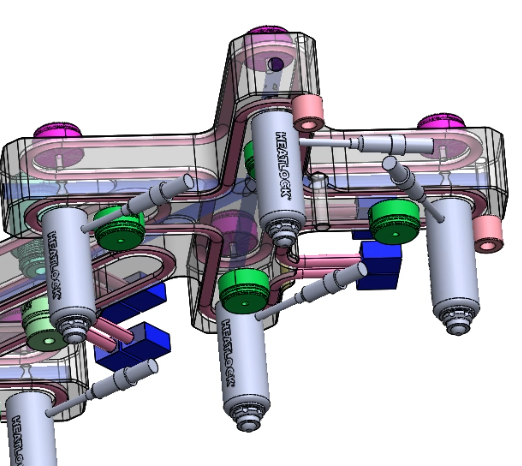

01 A3

Seleccionem el bloc de colada, es possible que tinguem de corregir el pas de la matriu de les peces

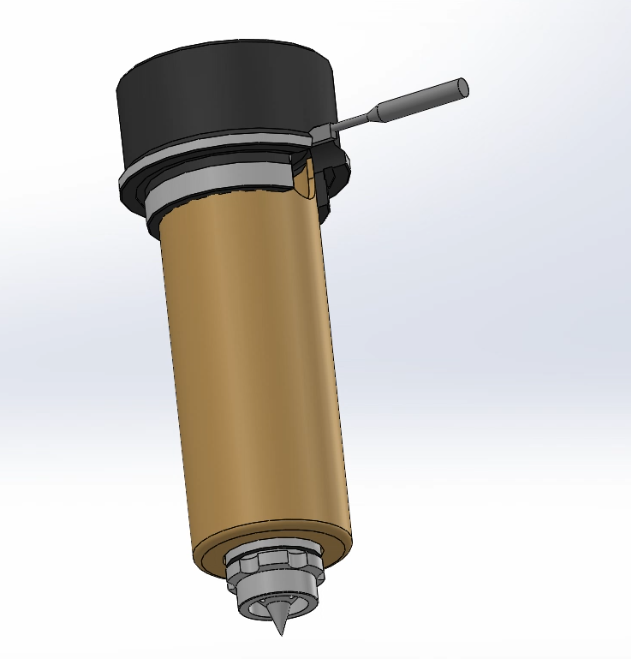

01 A4 Boquilla

preparem la boquilla

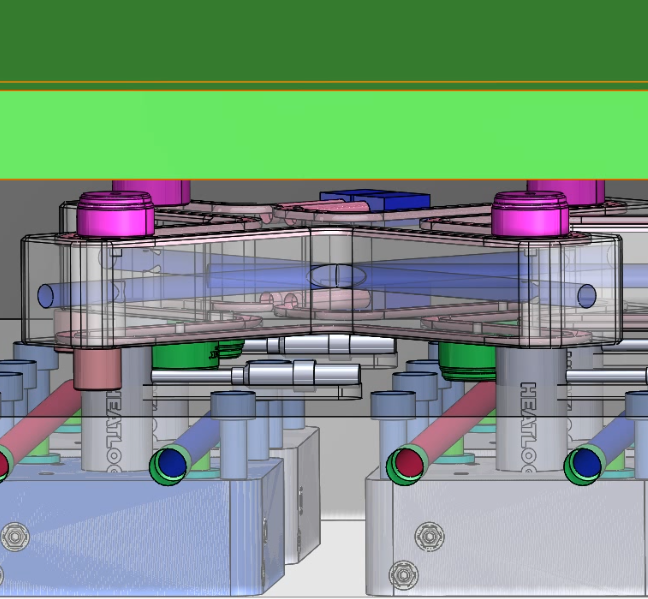

01 V

Afeguim el bloc de coalda calenta al motllo

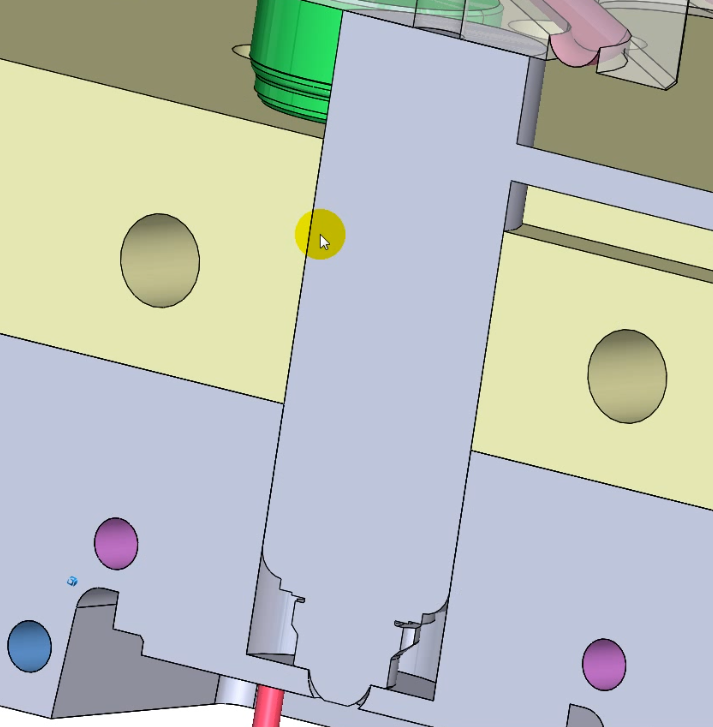

02 V

Ajustem l’entrada de la boquilla. Atenció.. cal que quedi ajustada a la boquilla, la foto no és correcte !!!!!!

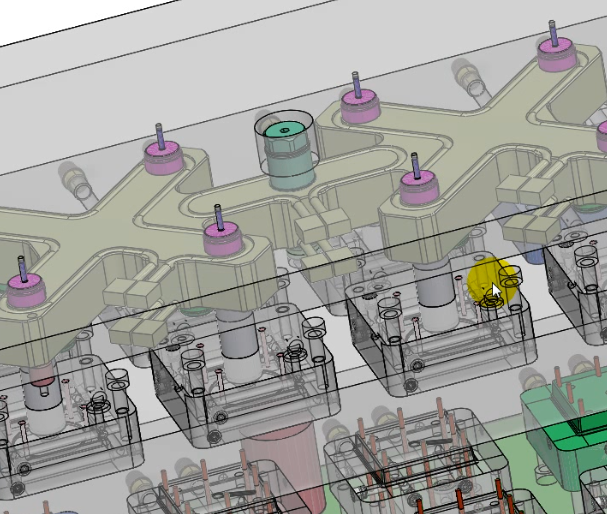

03 V

Fem l’última repasada i llestos

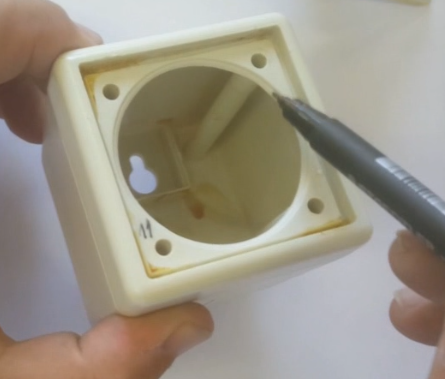

04 V

Si no has fet el motllo de colada freda aquí comença el projecte

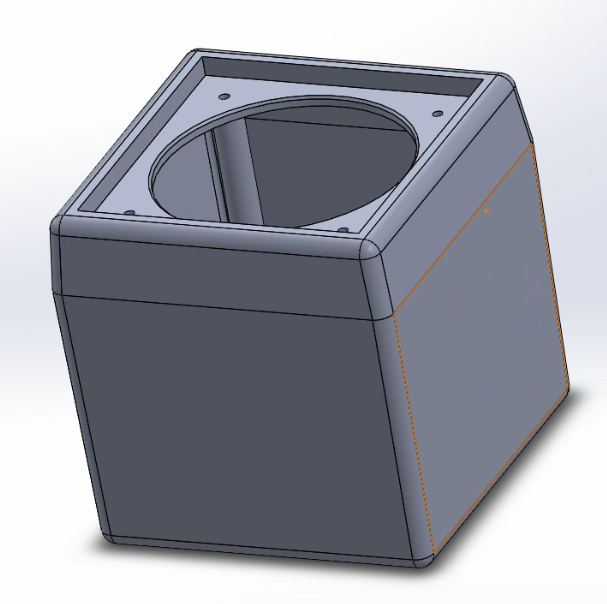

05 V

passem la peça a 3D

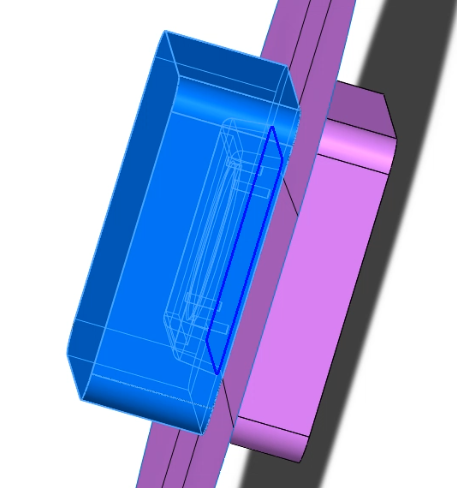

06 v

i ab la tapa fem el nucli cavitat

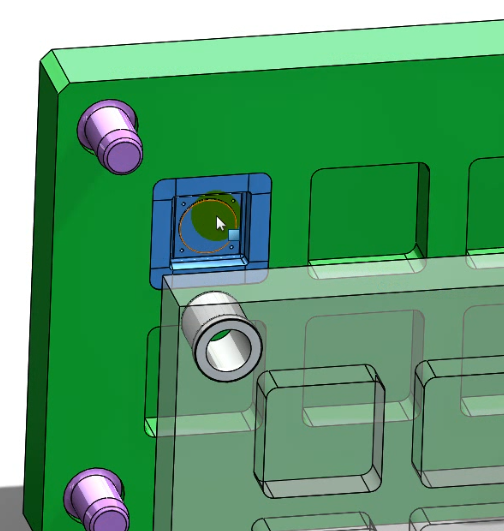

07 V

Situem postissos a les plaques

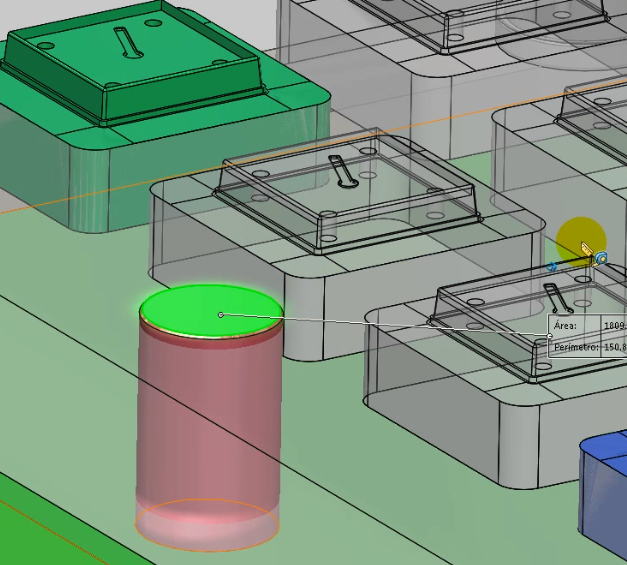

08 V

Col·loquem columnes

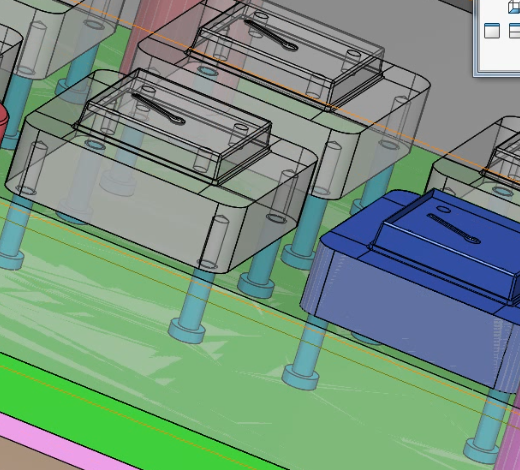

09 V

I sistema de subjecció

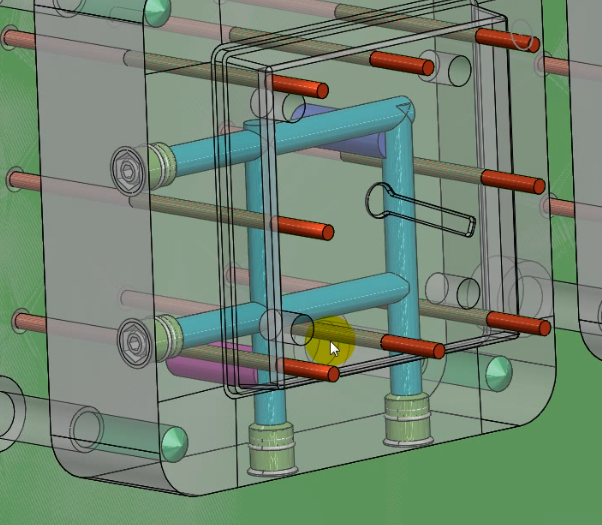

10 V

Comencem amb la refrigeració

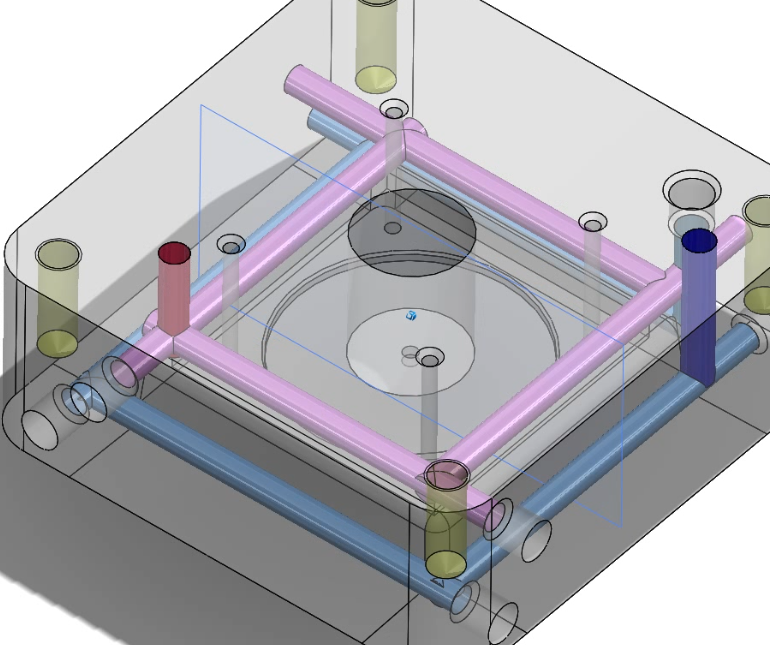

11 V

Afeguim accesoris de refrigeració

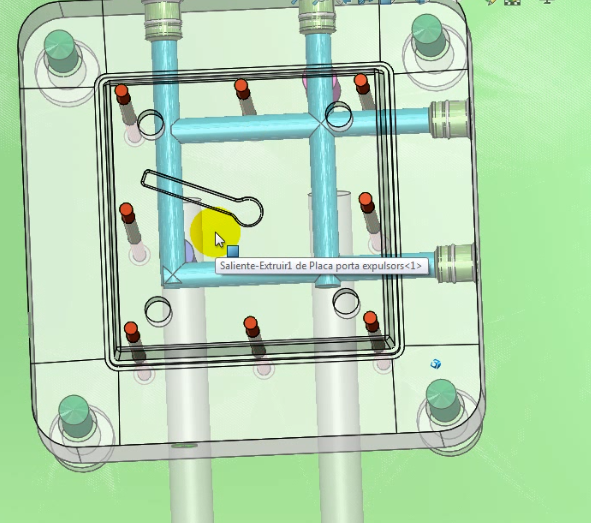

12 V

A continuació posarem els expulssors
