inyeccion

Exercici Cos de Bomba Aigua

Es tracta del cos d’una bomba d’aigua. Es realitzarà amb colada calenta. Aquest motllo ha estat l’exercici del curs 2019-20 en el Institut Mariano de Sant Boi de LLobregat

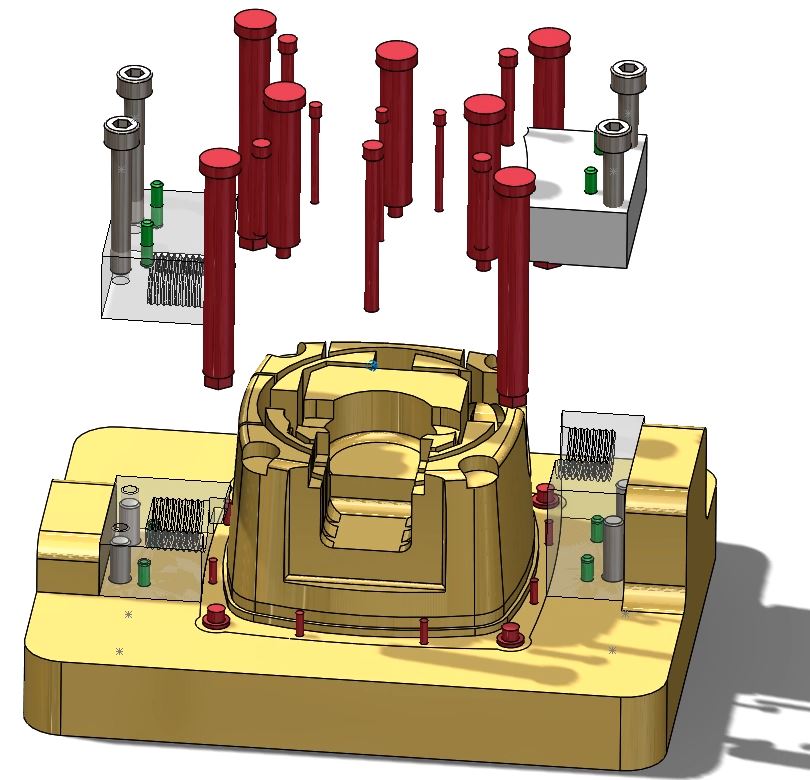

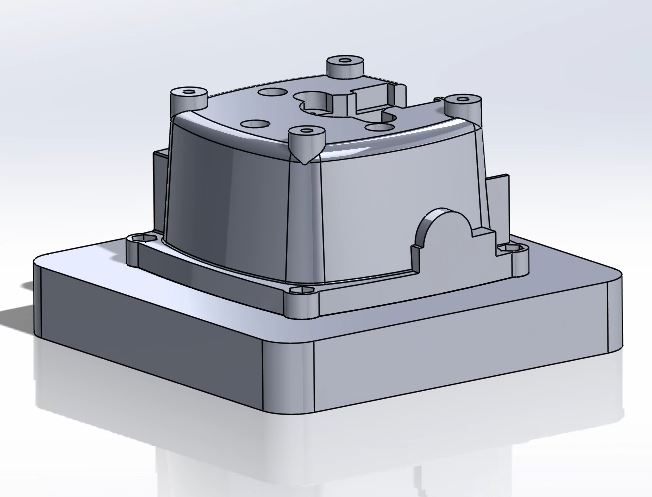

La peça a realitzar La peça en Solid

Arxius del projecte

Capítol 1 Nucli Cavitat

1.0 Nucli Cavitat

—-

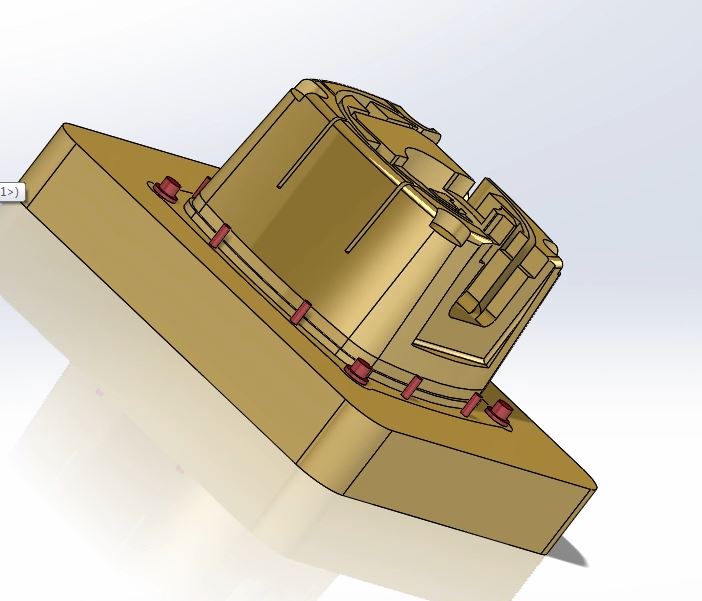

1.1 Nucli cavitat

Ama la peça podem obtenir el nucli i cavitat primari, de mmoment sense els forats d’entrada d’aigua

1.2 Nucli Cavitat

en el nucli afeguim els noios que faran els diversos forats a la peça

1.3 Nucli cavitat

Ja tenim el nucli inicial

1.4 Nucli Cavitat

Afeguim els noios a la cavitat

1.5 Nucli cavitat

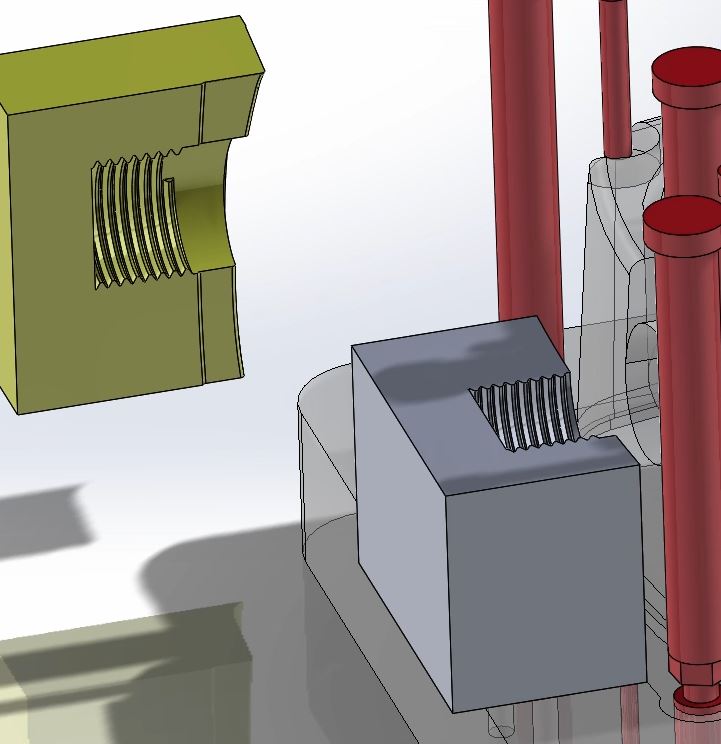

i preparem els postissos per fer diferents tipus de rosques

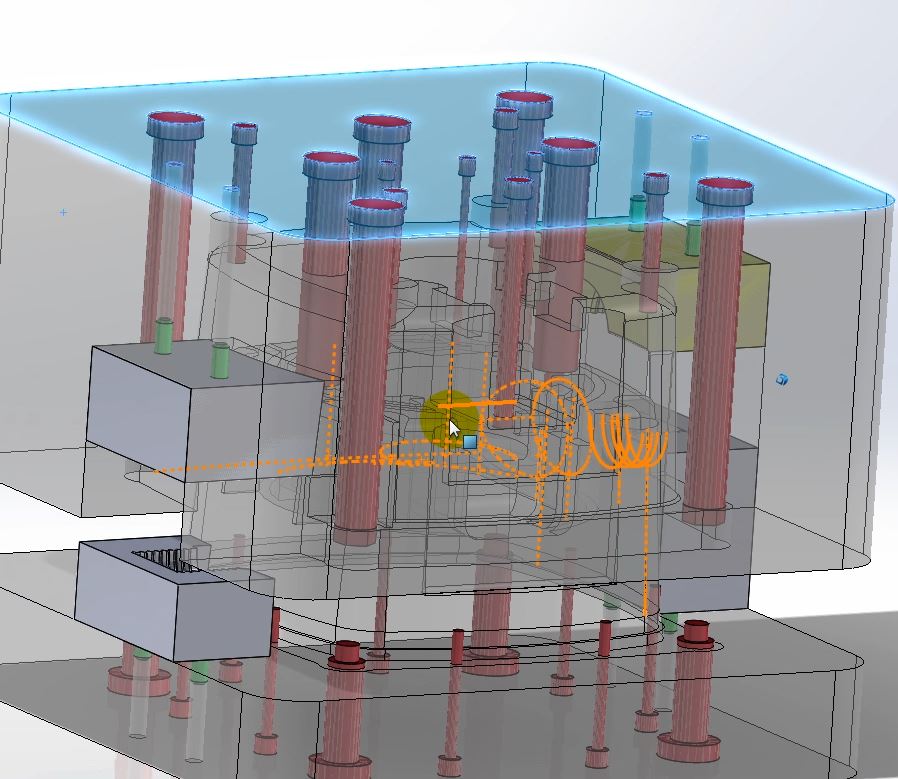

1.6 Nucli cavitat

Modifiquem nucli i cavitat per posar els postissos de les rosuqes

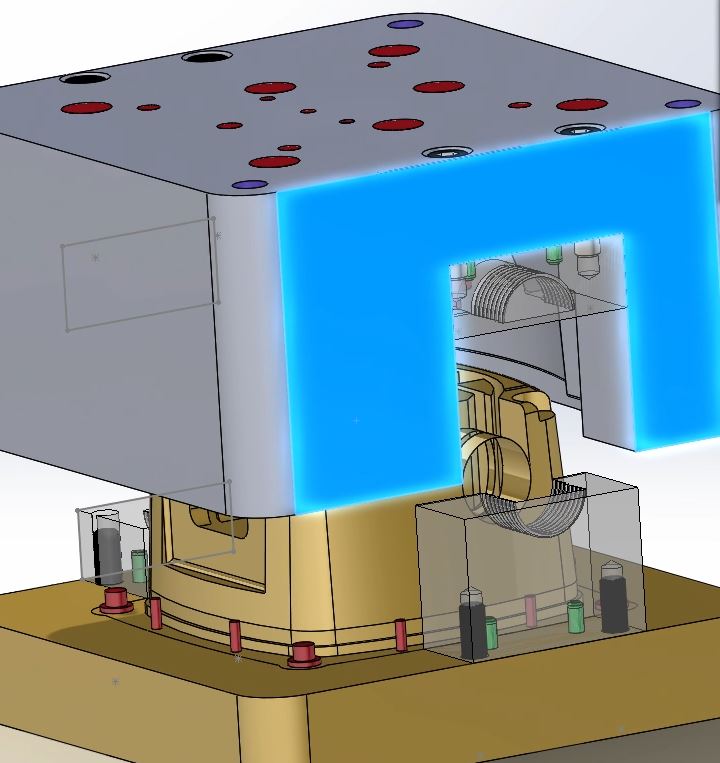

1.7 Nucli Cavitat

subjectem els postissos

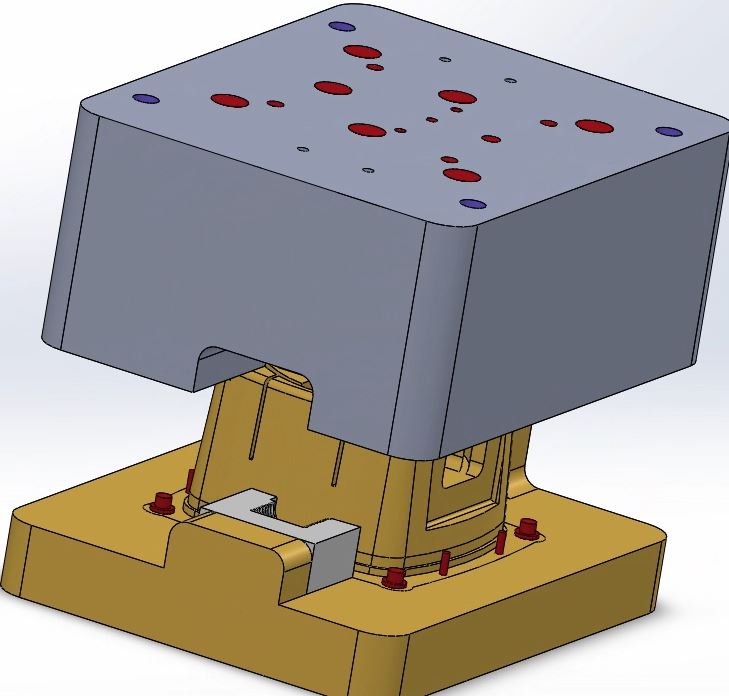

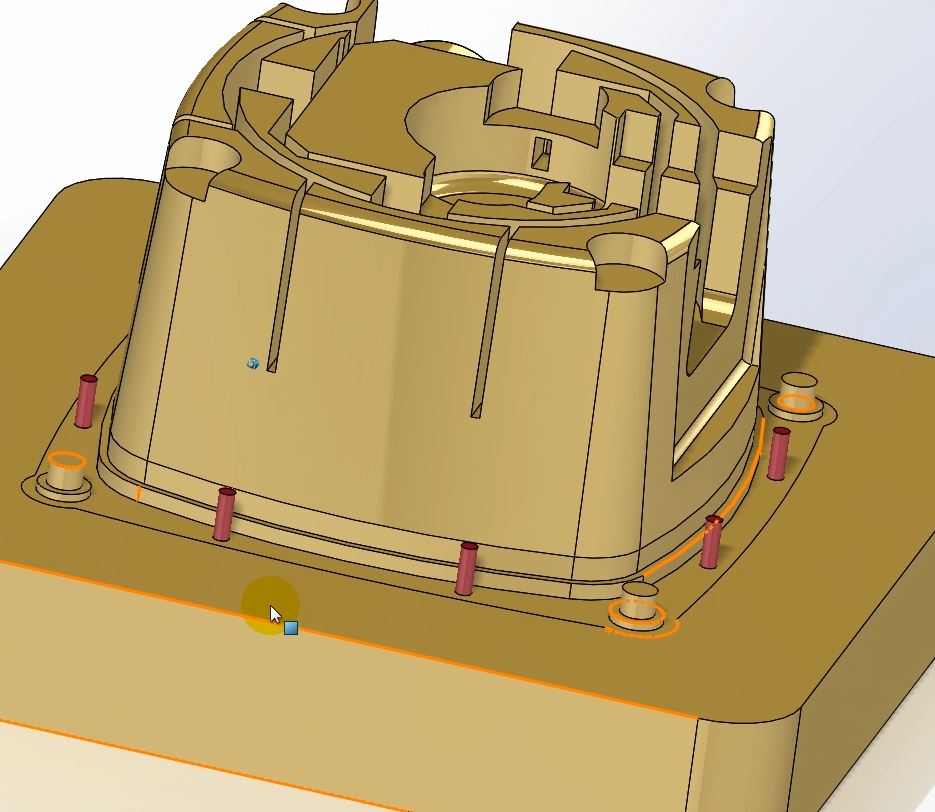

1.8 Nucli cavitat

i per enllestir fem un recolçament als postissos

Capítol 2 Circuït de refrigeració

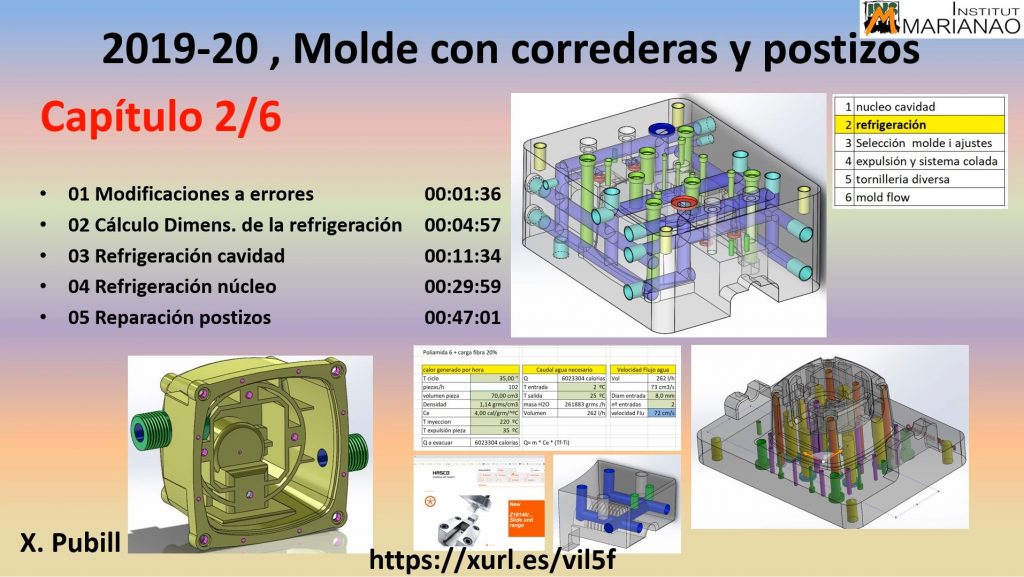

2.01A Presentació

mirem que farem a continuació

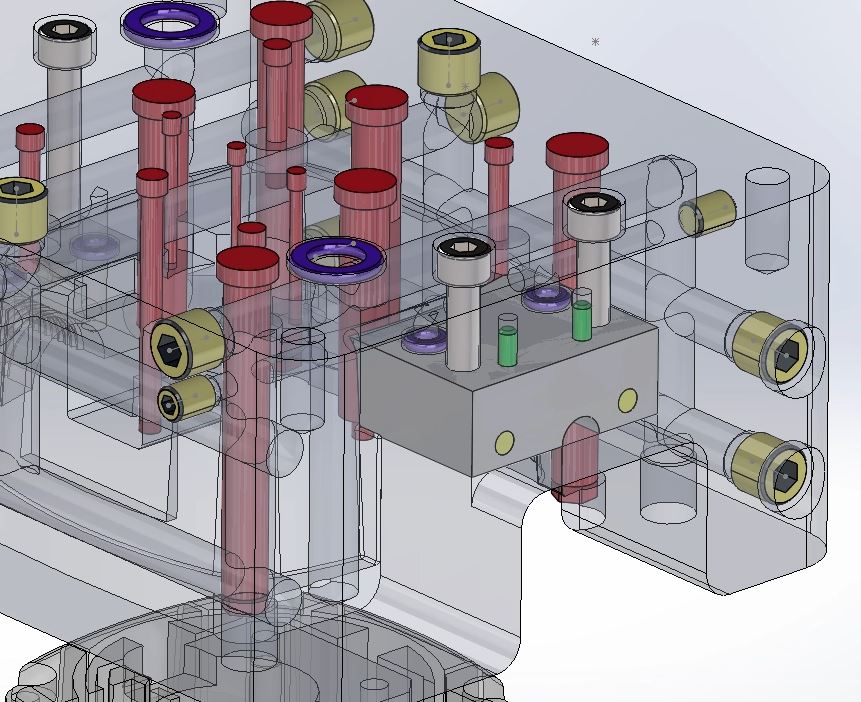

2.02 Modificació errors topes postissos

aviso en aquest capítol tindré un error

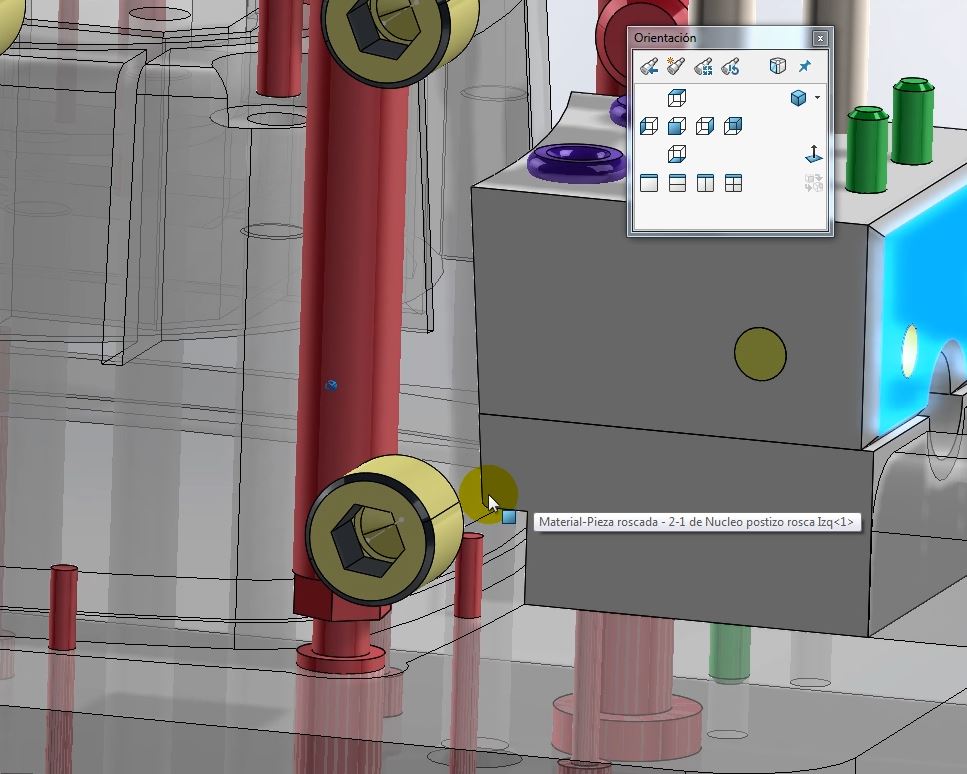

2.03 Modificació errors negatiu en rosca

aviso en aquest capítol tindré un error

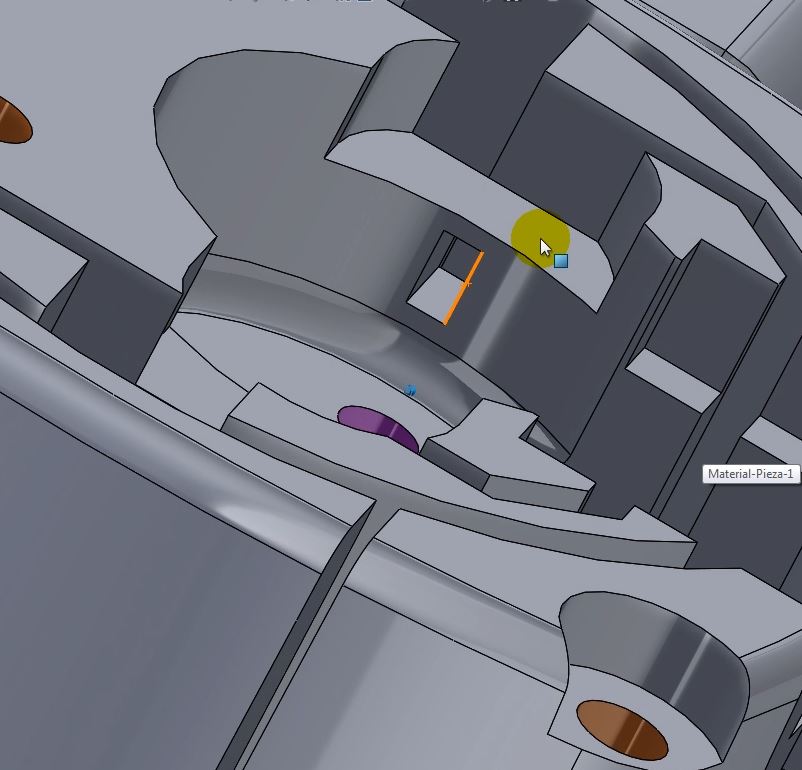

2.04 Modificació Forat Nucli

aviso, en aquest capítol tindrè un error

2 2.02 Càlcul refrigeració

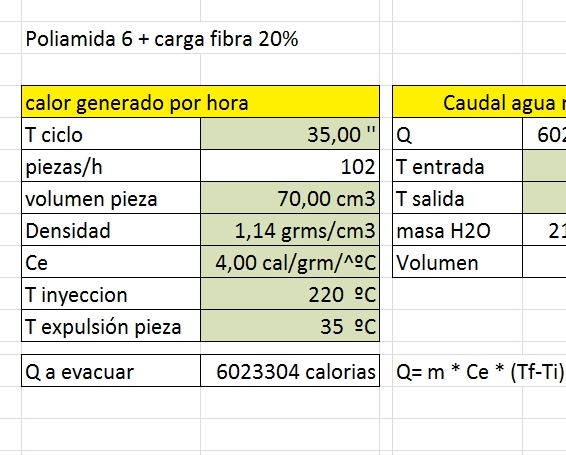

farem una aproximació per justificar el diàmetre dels conductes de refrigeració

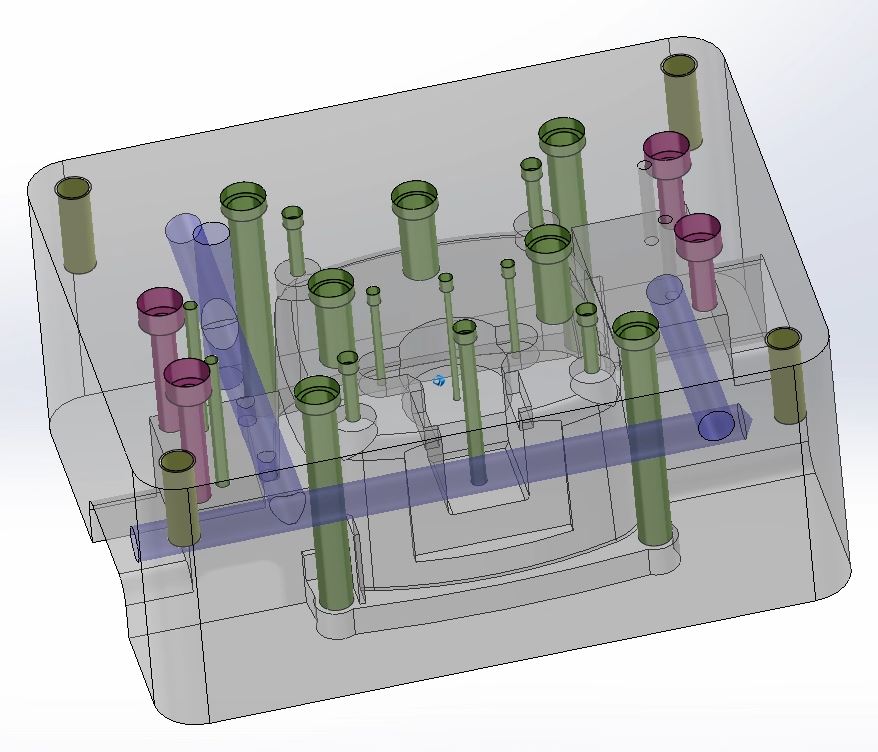

2 3 03 refrigeracion cavidad 1

inici dels conductes de refrigeració

2 3 04 refrigeracion cavidad 2

Ajustem els conductes i preparem rosques per als taps

2.02 Modificació errors topes postissos

posem els taps als conductes

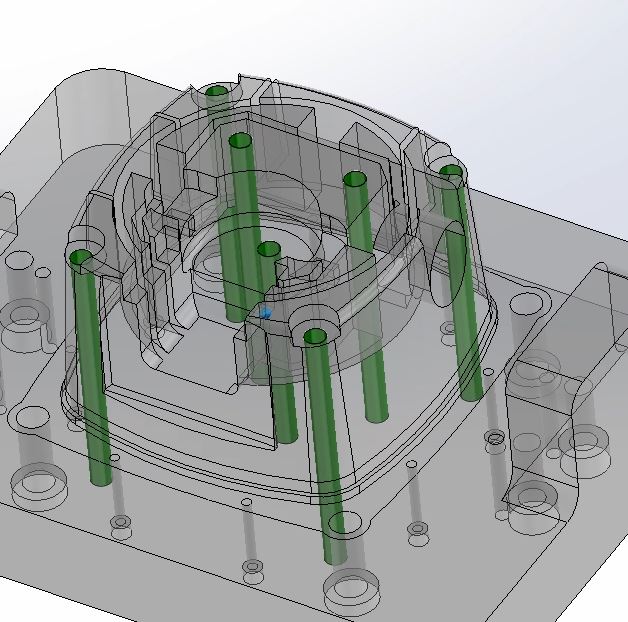

2 4 02 paso expulsores

preparem el pas per als expulssors

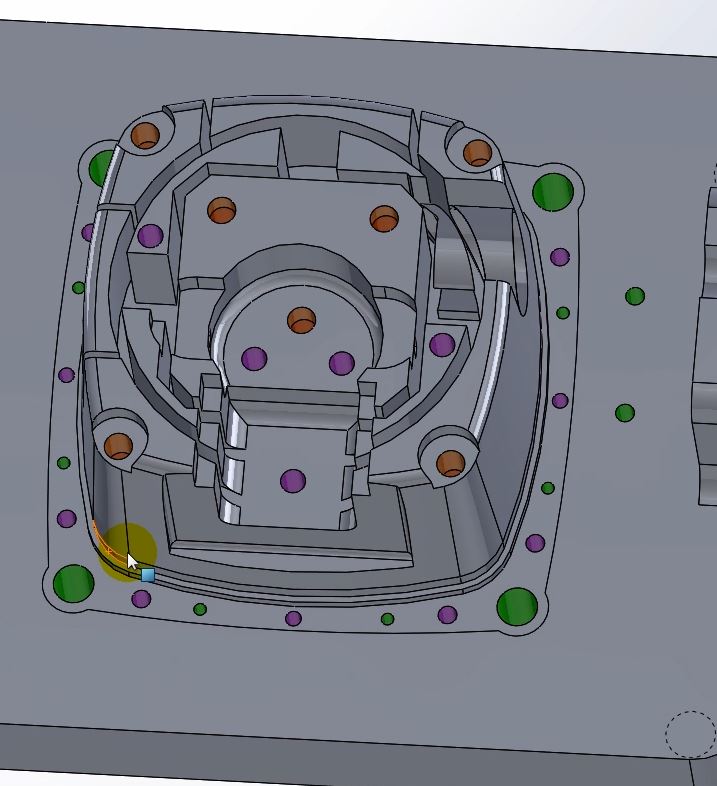

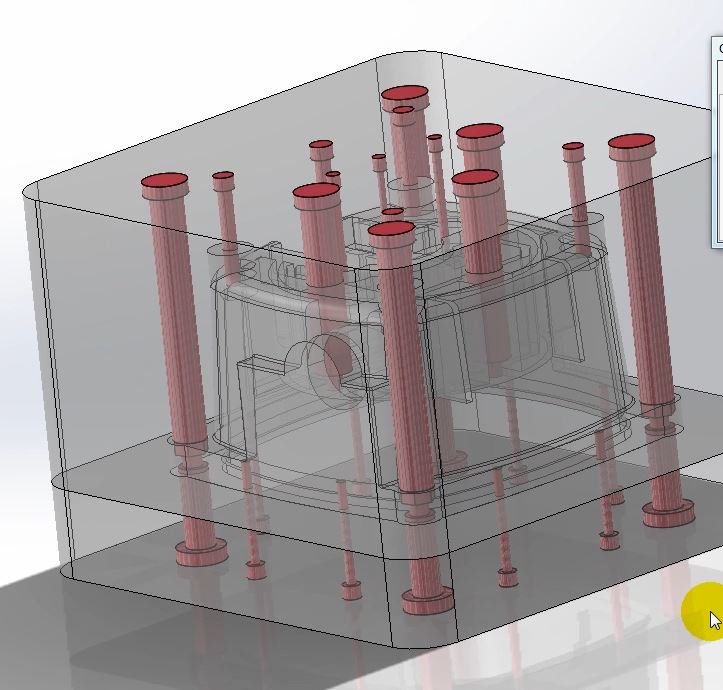

2 4 03 Refrigeracio nucli 01

un cop posats els expulsors mirem per on podem posar els conductes de refrigeració per al nucli

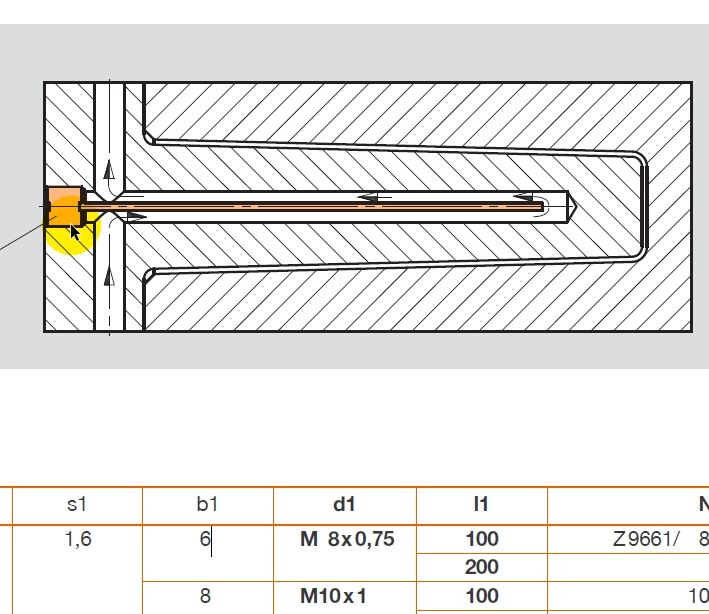

2 4 04 Refrigeracio nucli 02

per poder refrigerar el nucli cal fer conductes de pujada amb una xapa que garanteixi el retorn

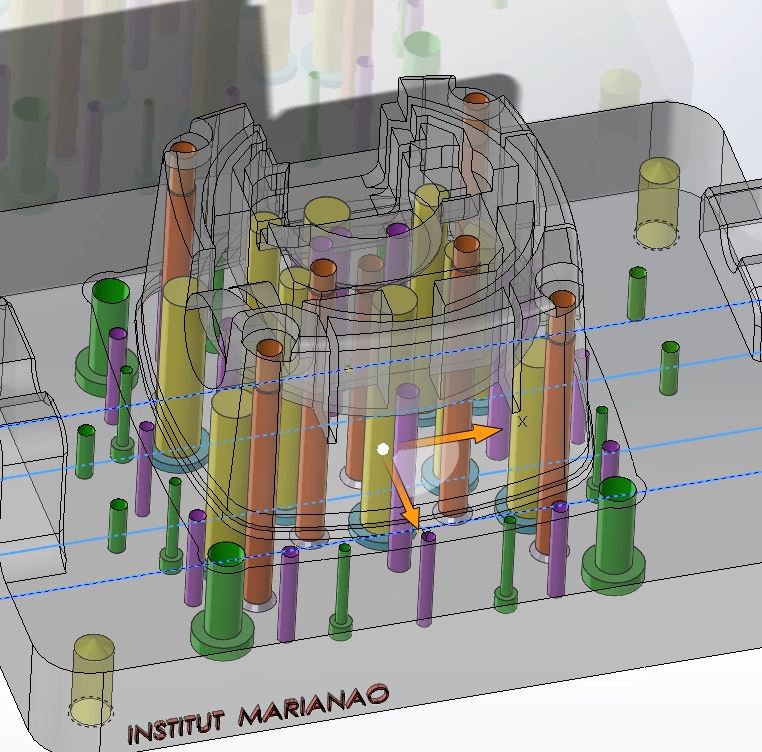

2 4 05 Refrigeracio nucli 03

preparem els forats de pujada

2 4 06 Refrigeracio nucli 04

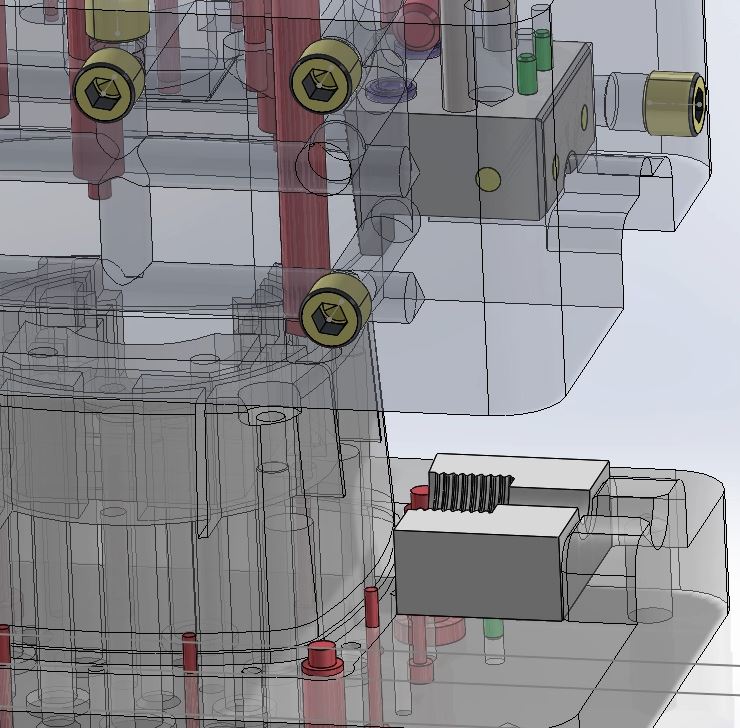

verifiquem els passos

2 5 02 repara postis

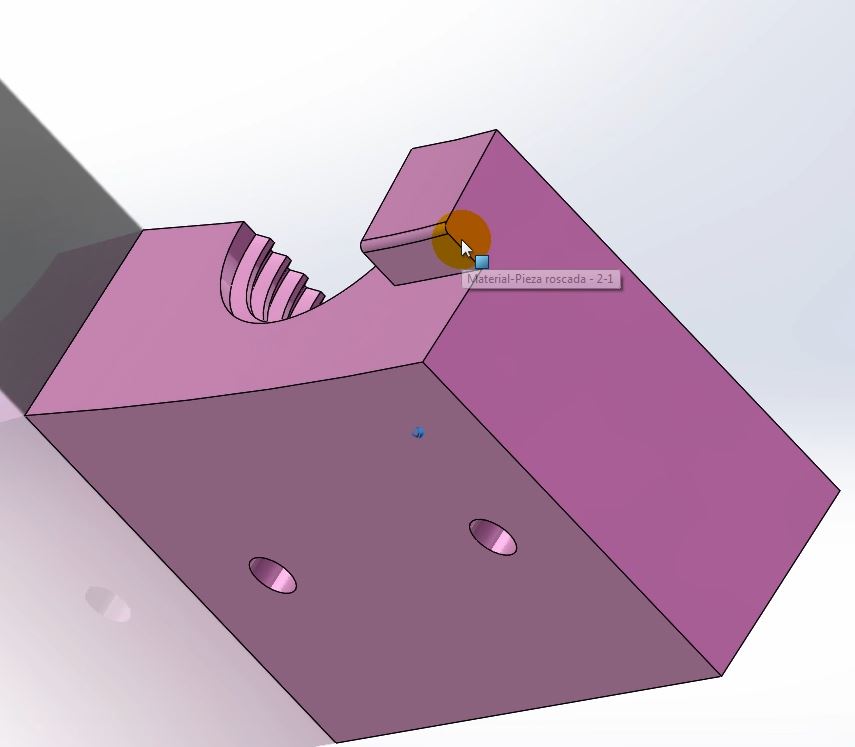

els postis tenia un negatiu, el reparo

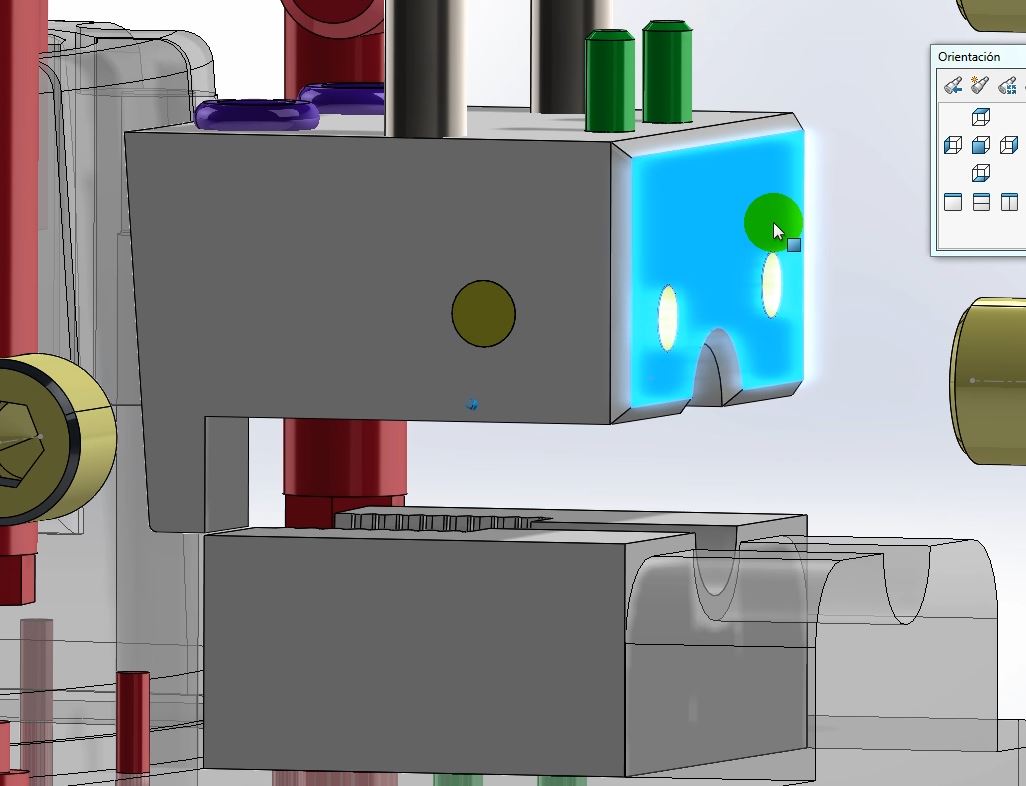

2 5 03 repara postis 2

Ajustem la reparació del postís

Capítol 3 Muntatge general del Motllo

Presentació del capítol

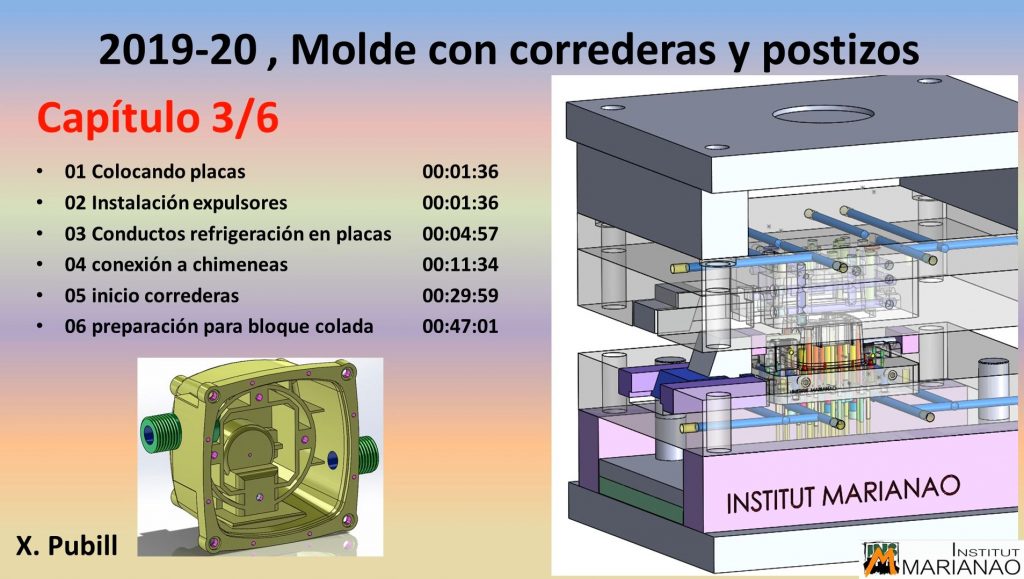

3 1 01 presentacion

començem a preparar el motllo

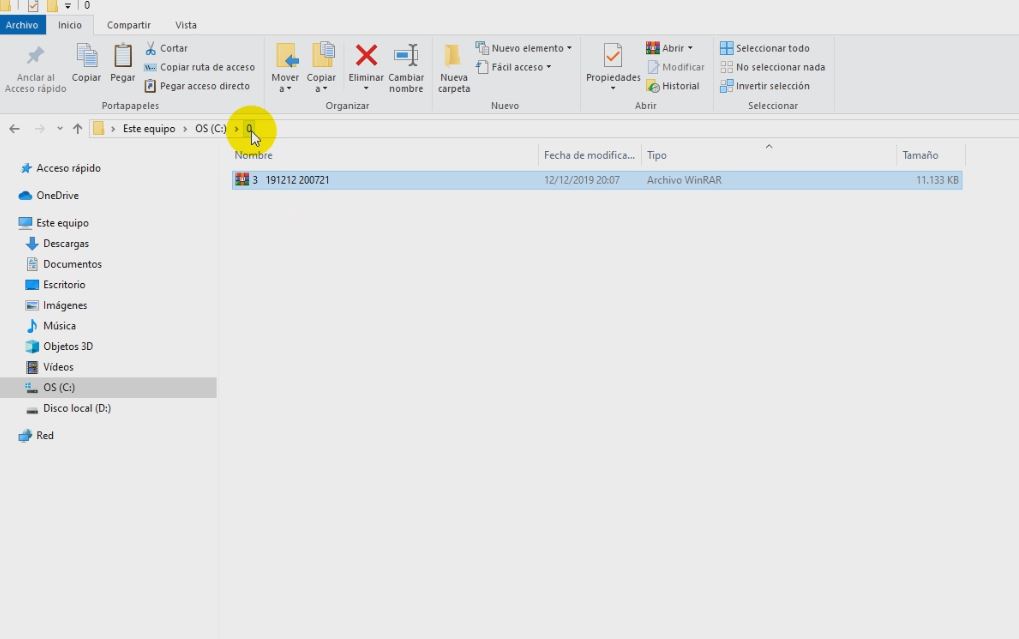

3 1 02 els rar

—

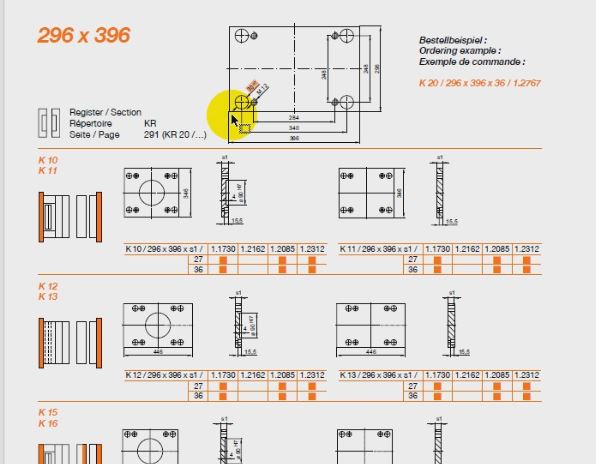

3 1 03 repas

seleccionem les plaques

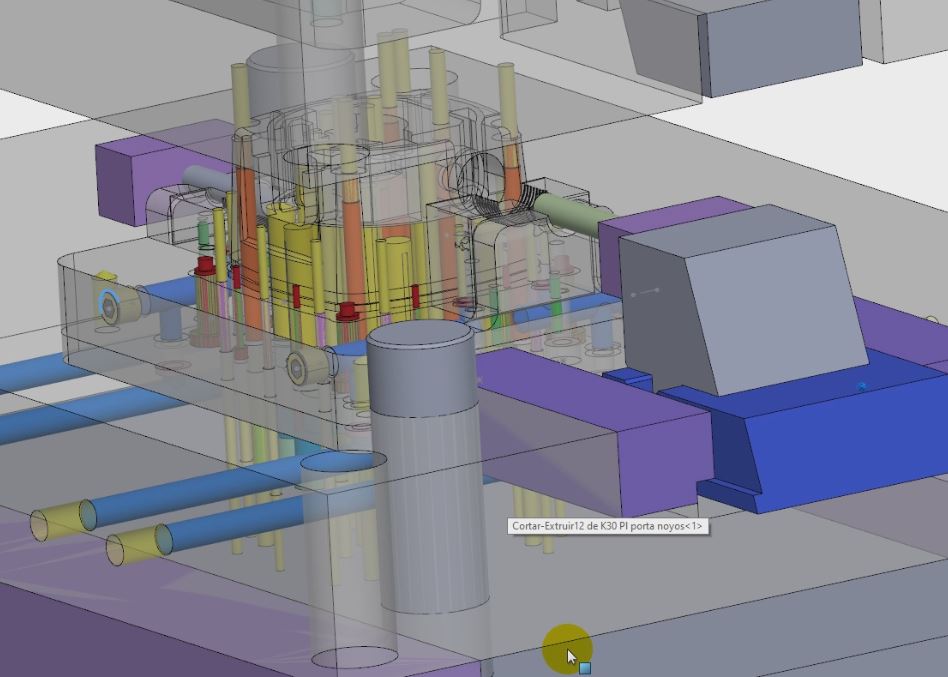

3 1 04 objectius 3er cap a

—-

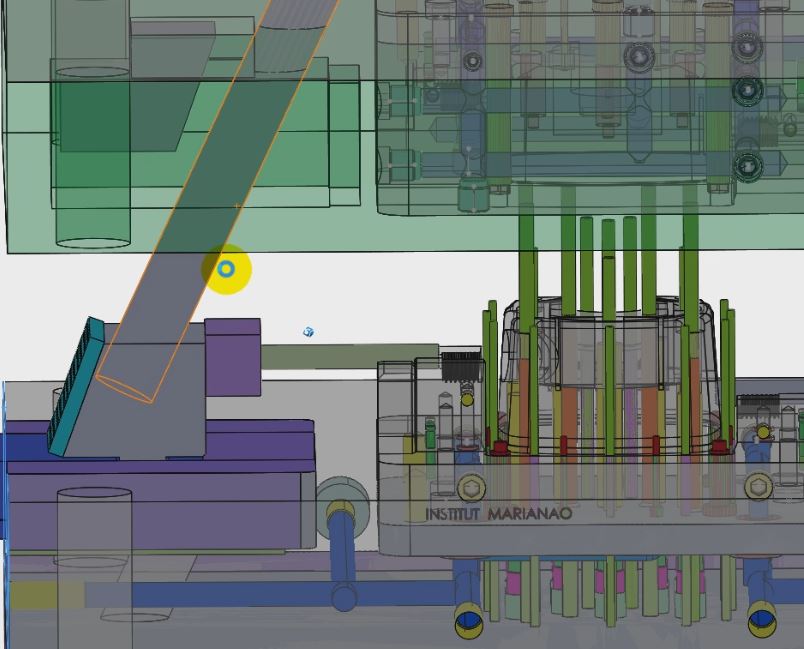

3 1 04 objectius 3er cap b

—

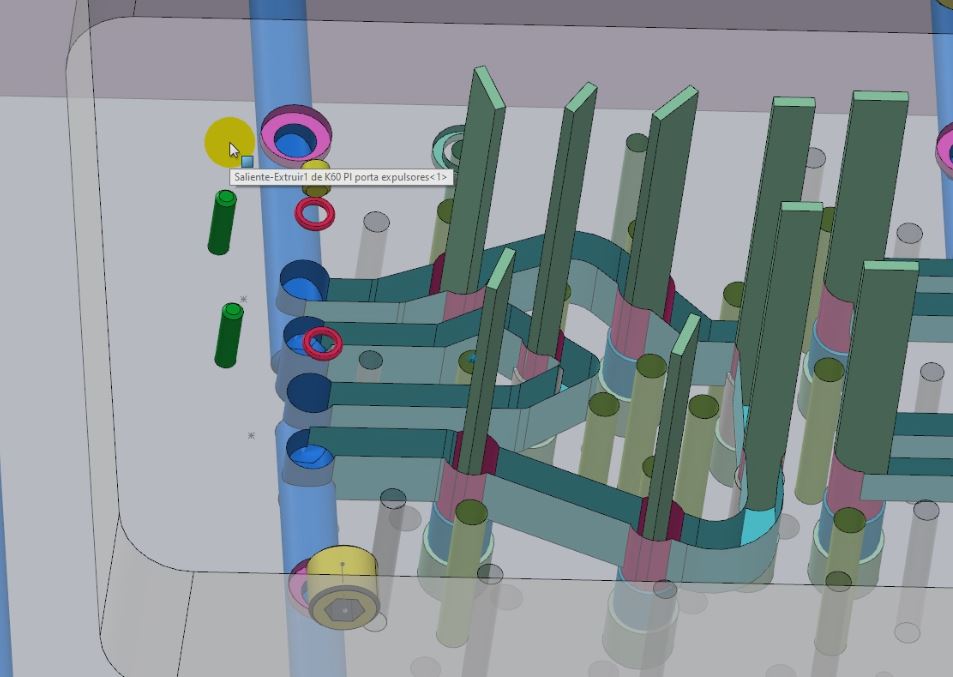

3 1 05 refrigeracio 1

fem els canals que porten l’aigua a les xemeneies, es possible que aquesta sol·lució no agradi gaire als més experts…

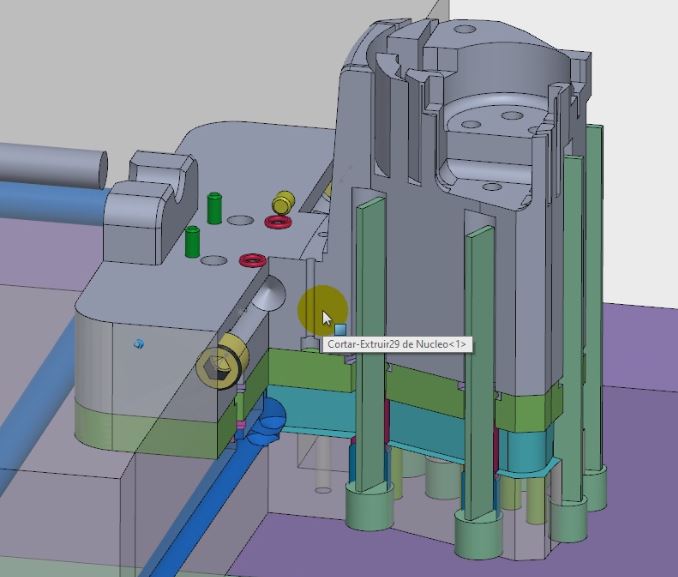

3 1 06 refrigeracio 2

Ajustem les xapes a la possició correcte

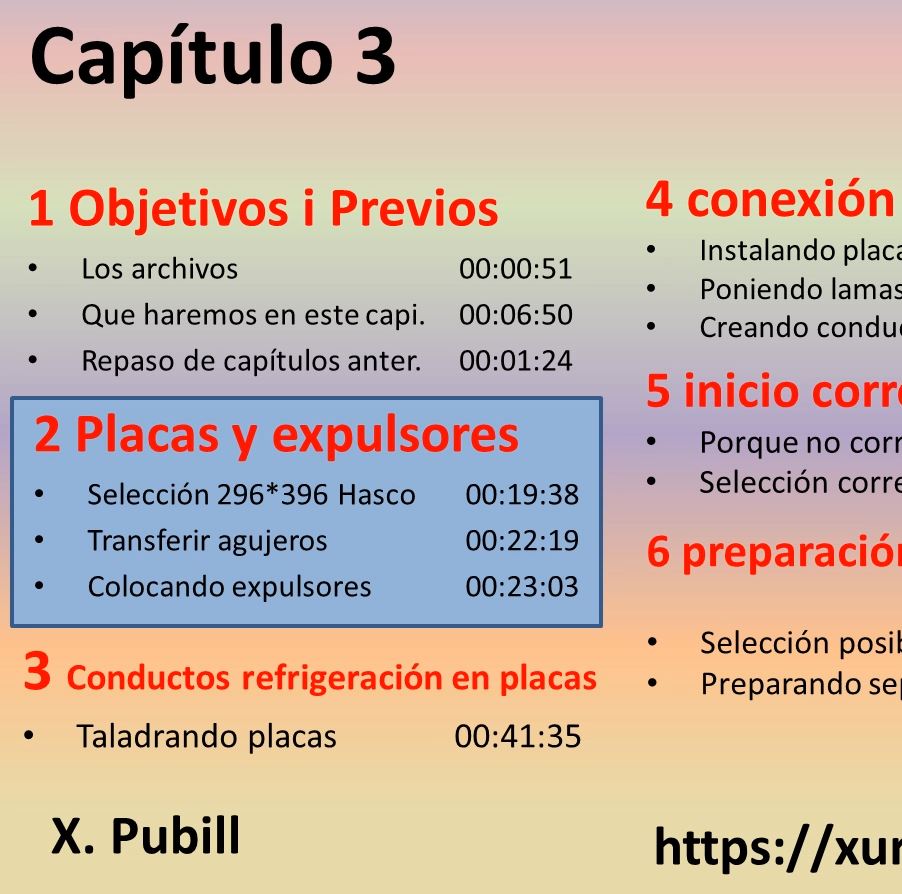

3 2 01 presentacion

Preparem el motllo

3 2 03 posan plaques motlle

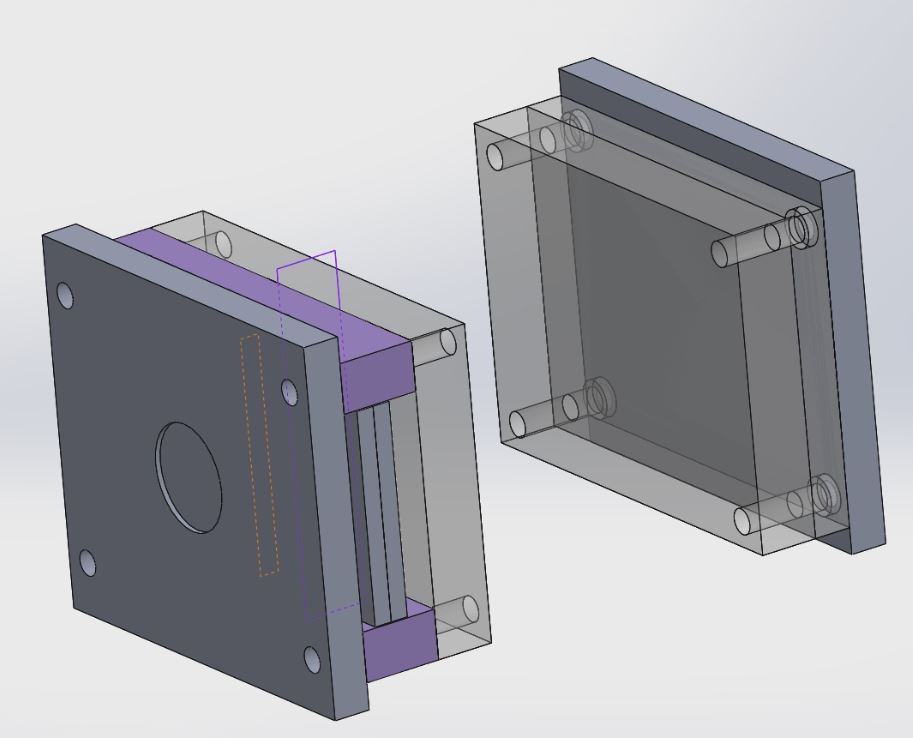

Ajustem les plaques que hem seleccionat del catàleg de HASCO

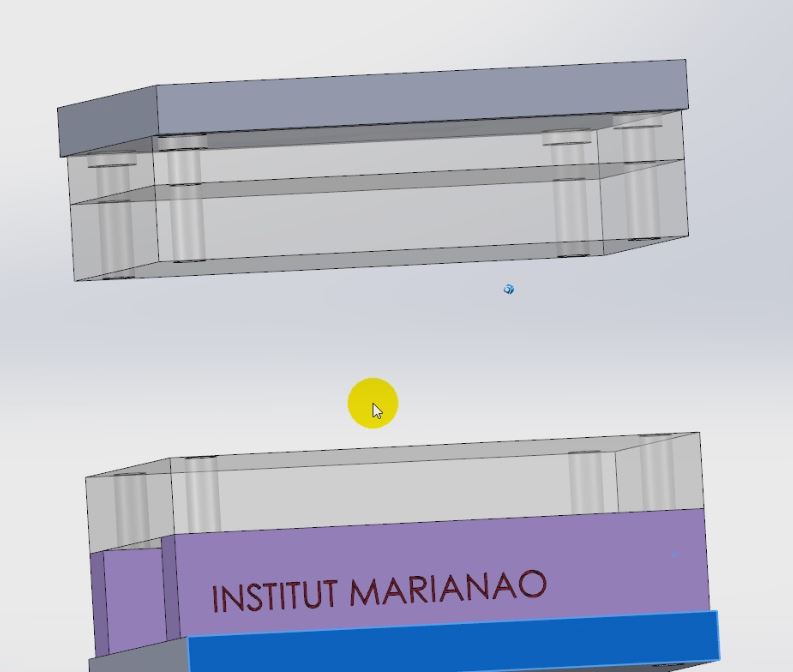

3 2 04 expulsores 1

Preparem les plaques del sistema d’expulssió

3 2 05 expulsores 2

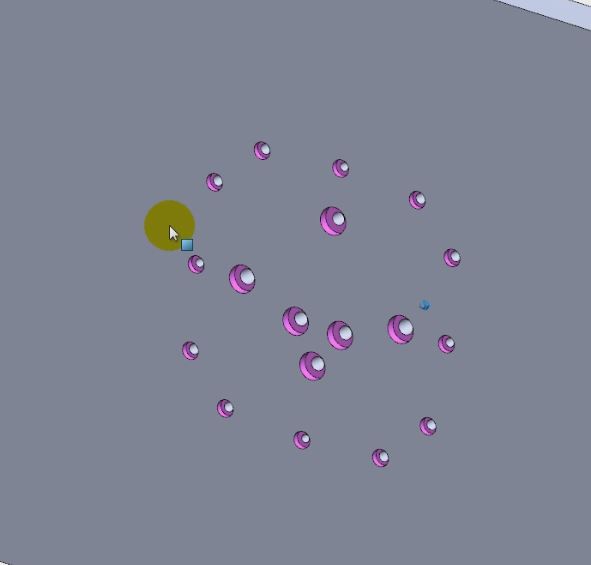

Fem l’allotjament dels expulssors

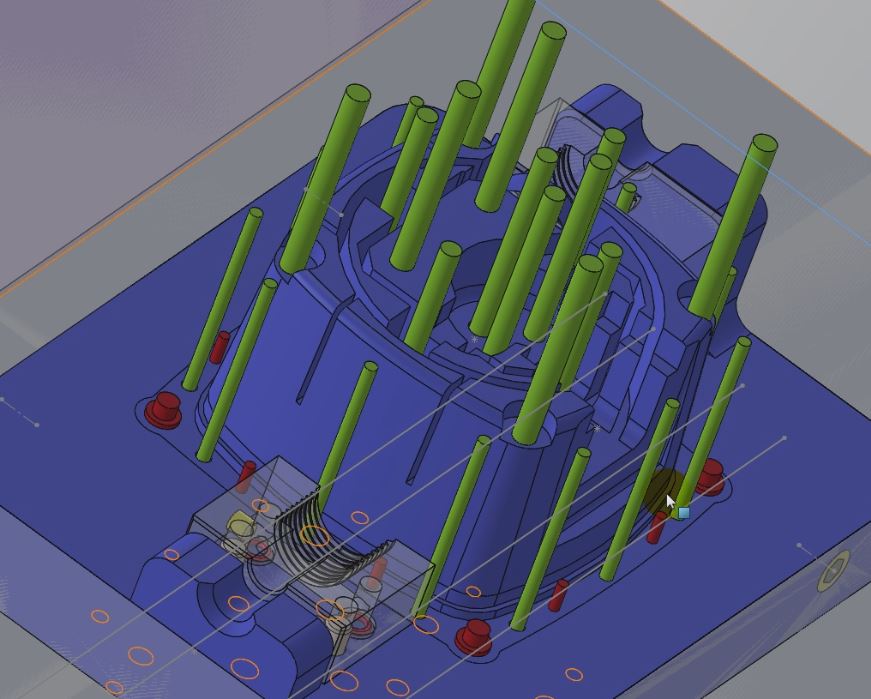

3 2 06 expulsores 3

possem expulssors.

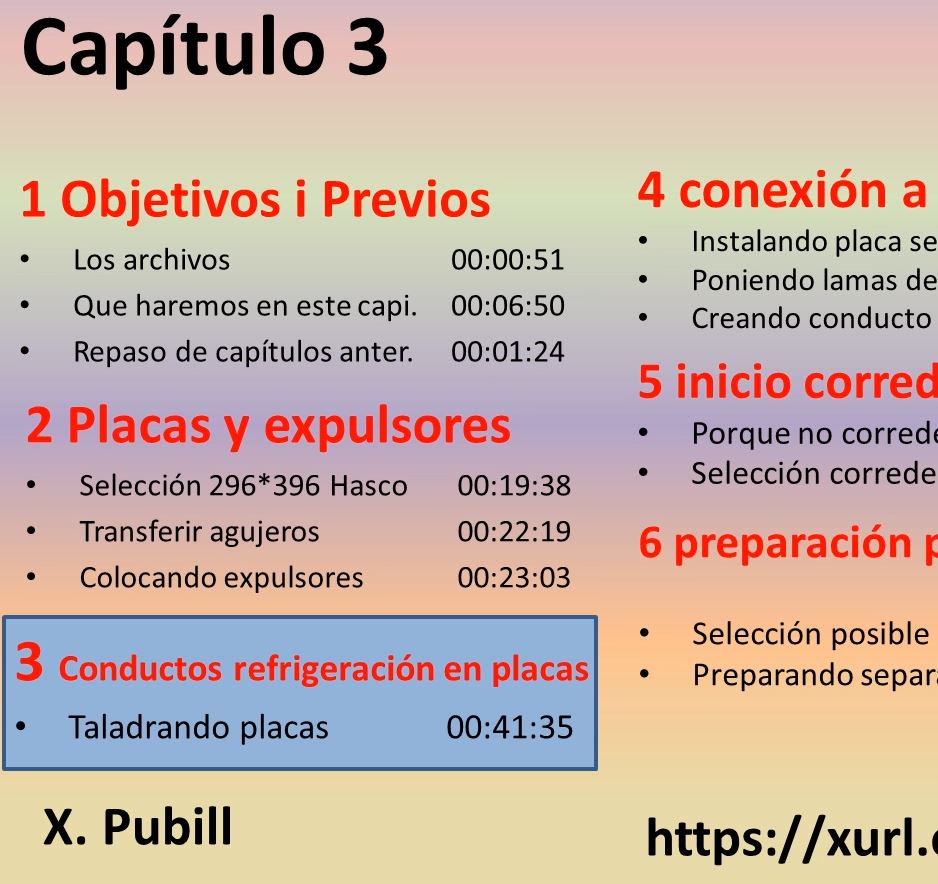

3 3 01 presentacion

—-

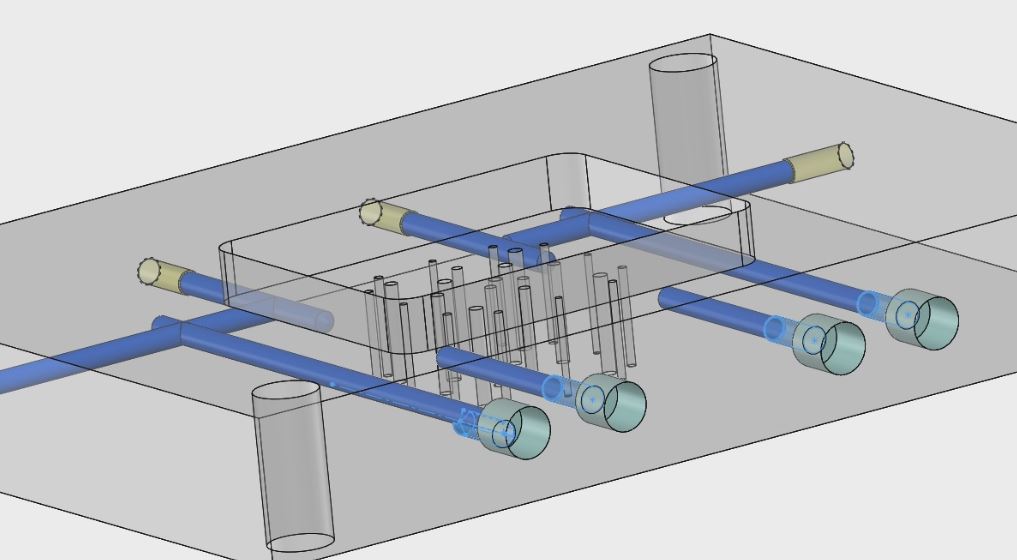

3 3 02 refrigeracio 1

Preparem els conductes de refrigeració de la placa porta nuclis

3 3 03 refrigeracio 2

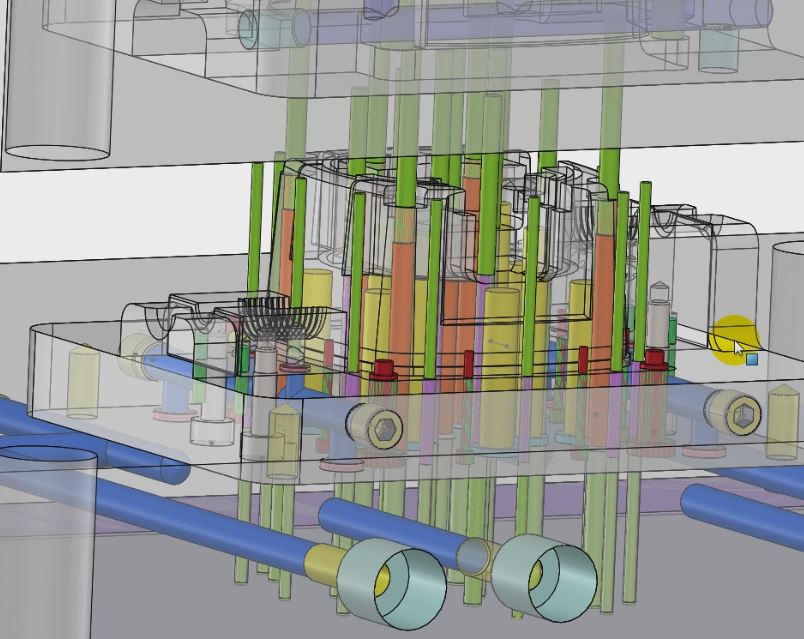

posem els forats per als racords de refrigeració

3 3 04 refrige 1

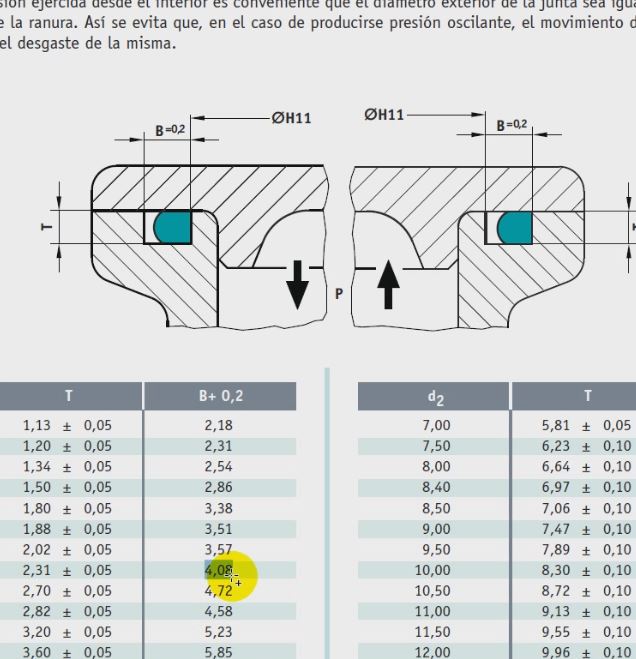

Seleccionem les juntes desde el catàleg de EPIDOR

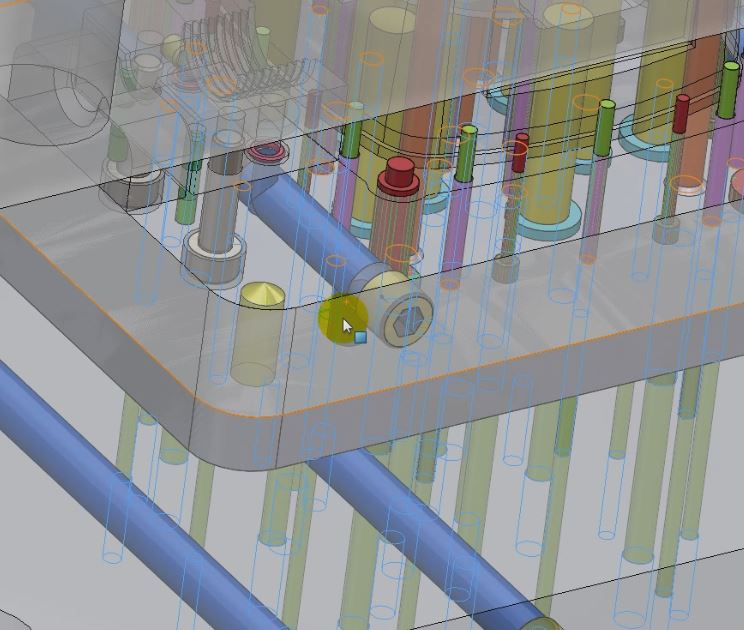

3 3 05 refrige 2

fem el pas al Nucli

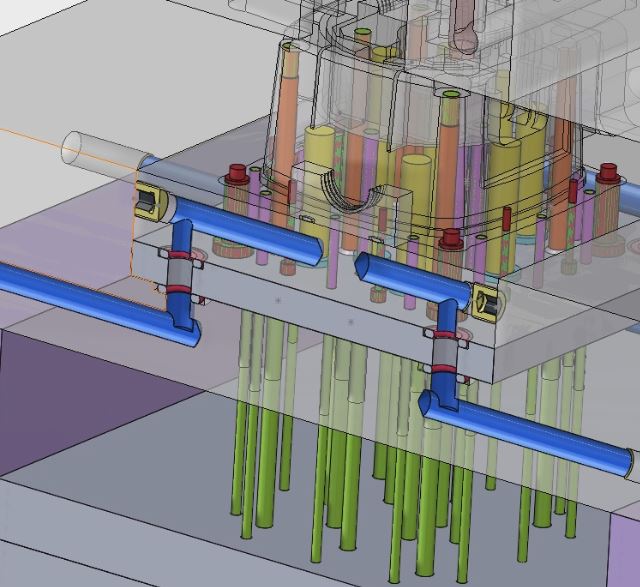

3 3 06 refrige 3

Ajustem el pas i la tòrica

3 4 01 presentacion

—-

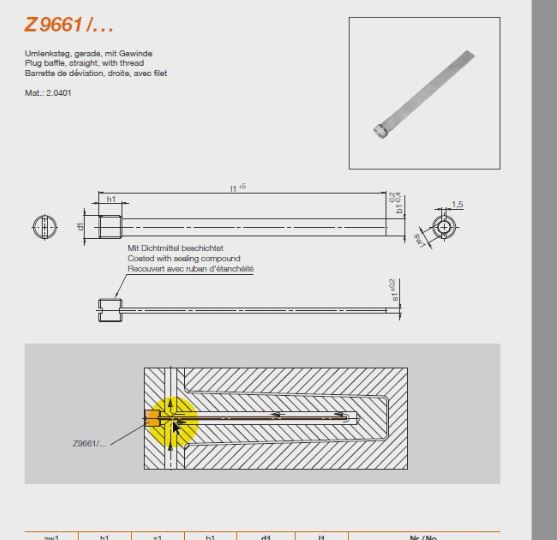

3 4 02 refrige 4

—

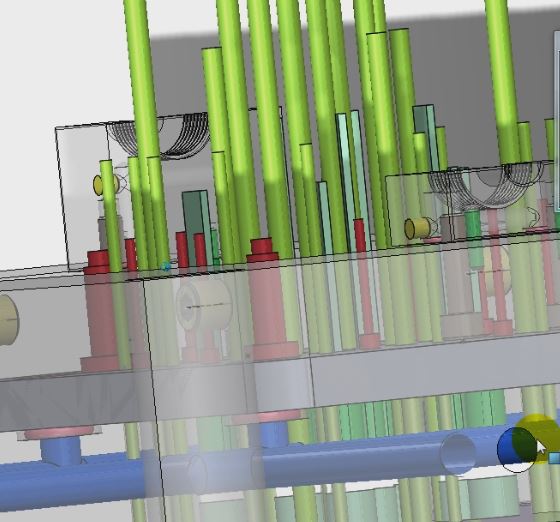

3 4 03 refrige 5

—

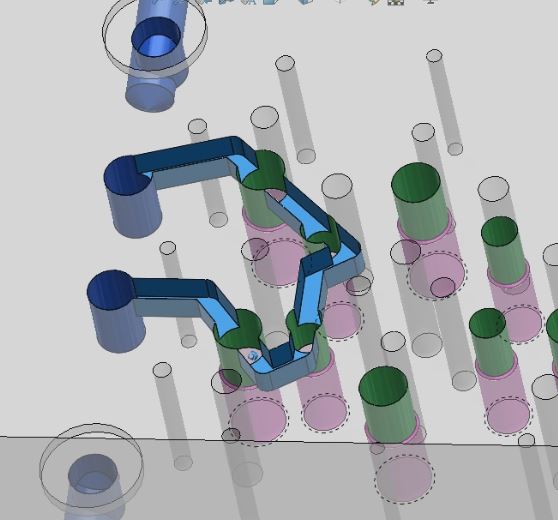

3 4 03 refrige 6

—-

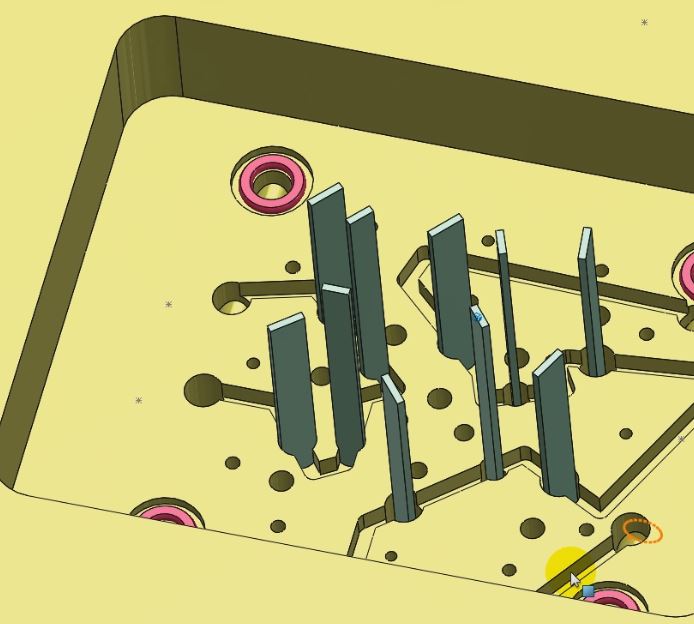

3 4 04 refrige 7

—

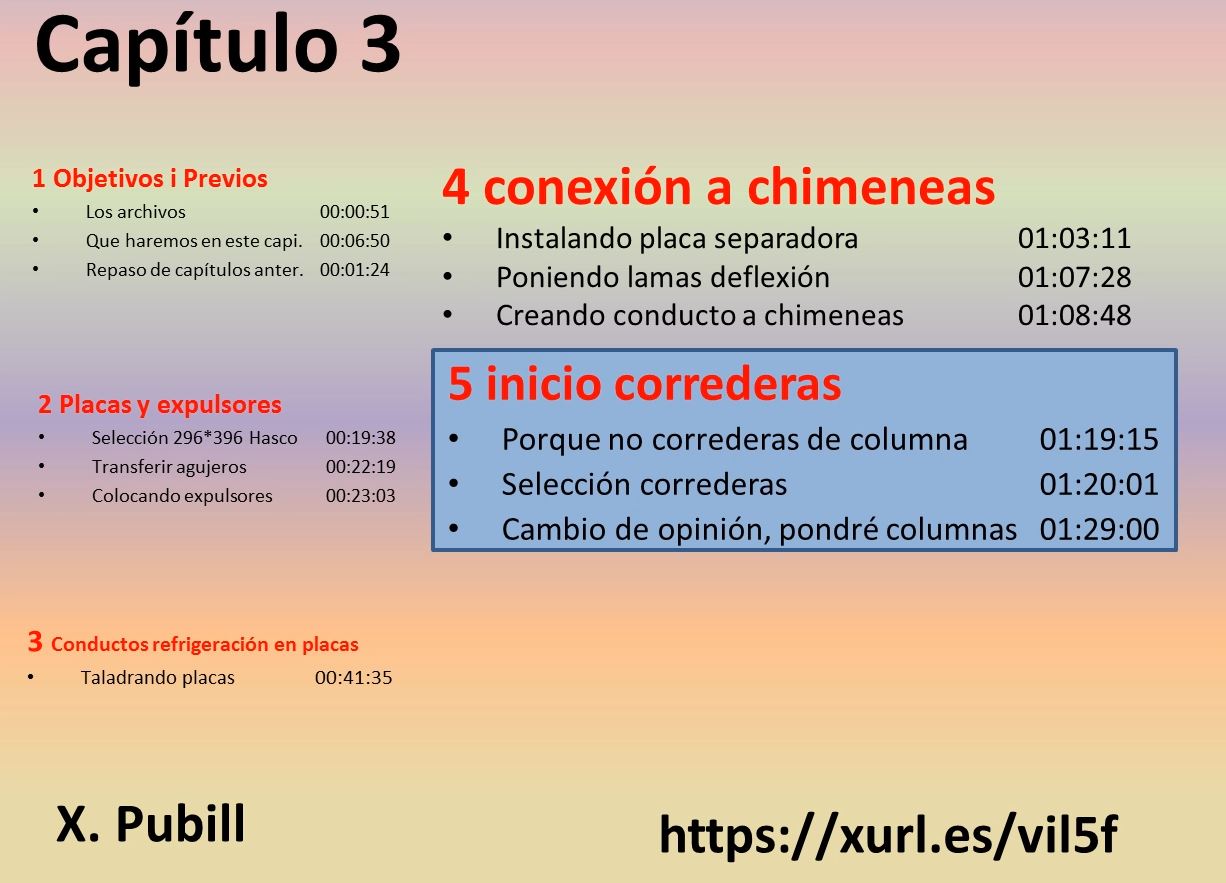

3 5 01 presentacion

—-

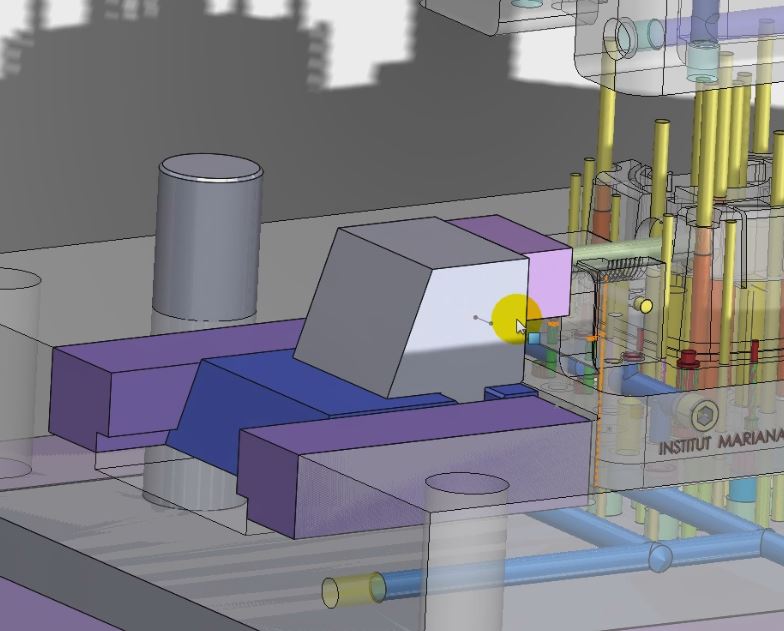

3 5 02 Correderas 01

—

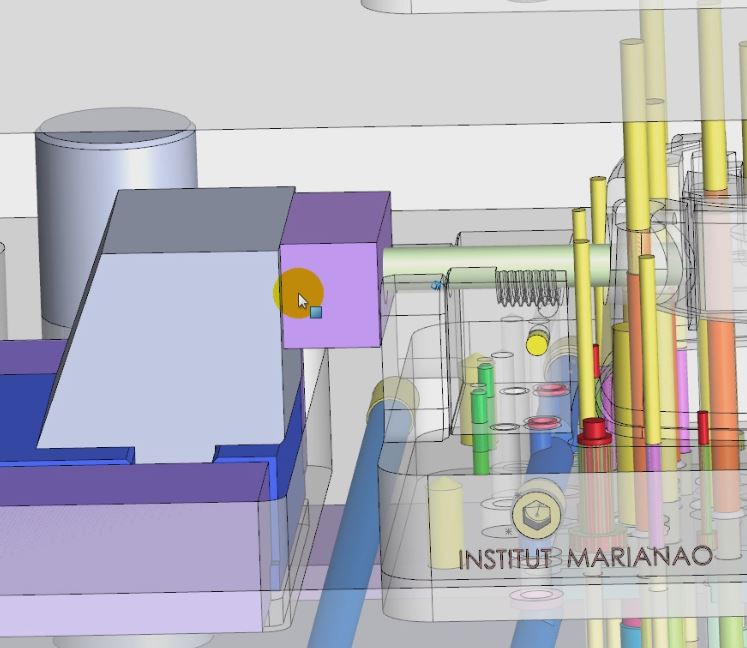

3 5 03 Correderas 02

—

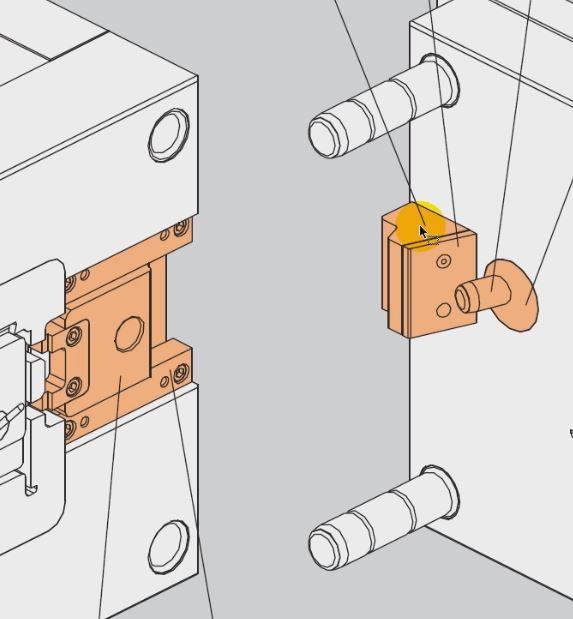

3 5 04 Correderas 03

—-

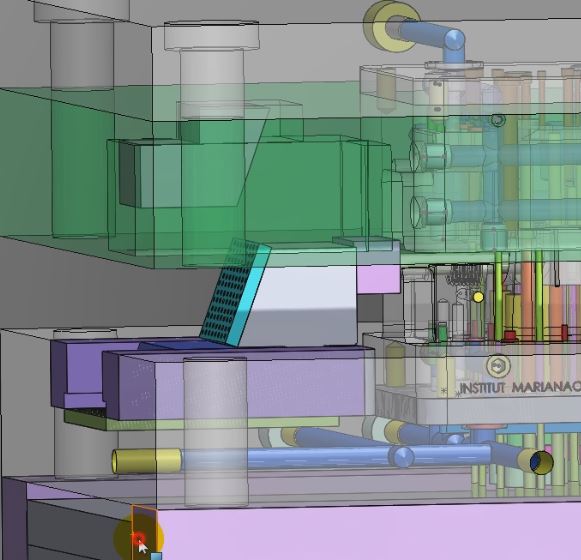

3 5 05 Correderas 04

—

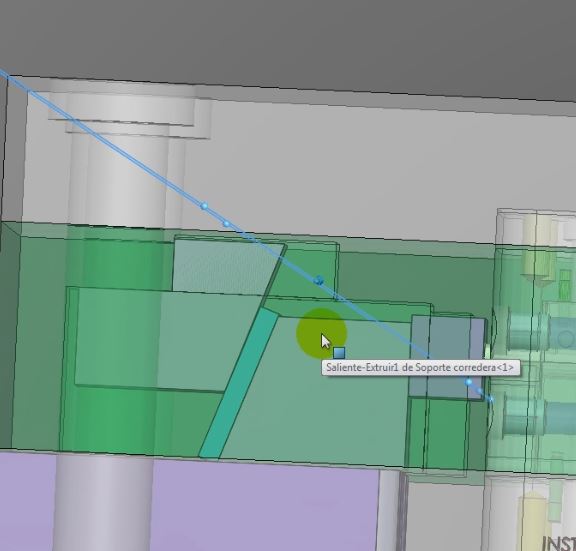

3 5 06 Correderas 05

—

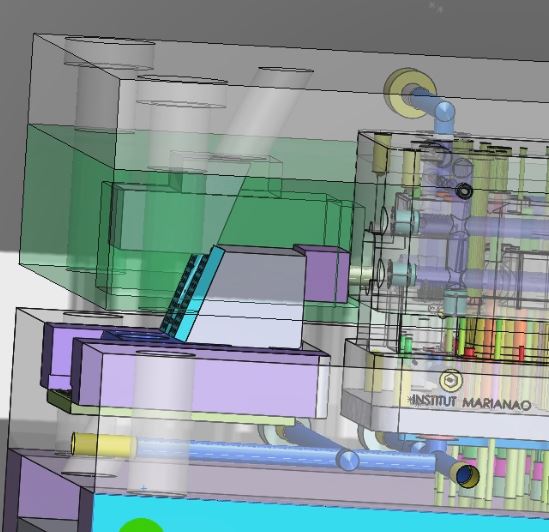

3 5 07 Correderas 06

—-

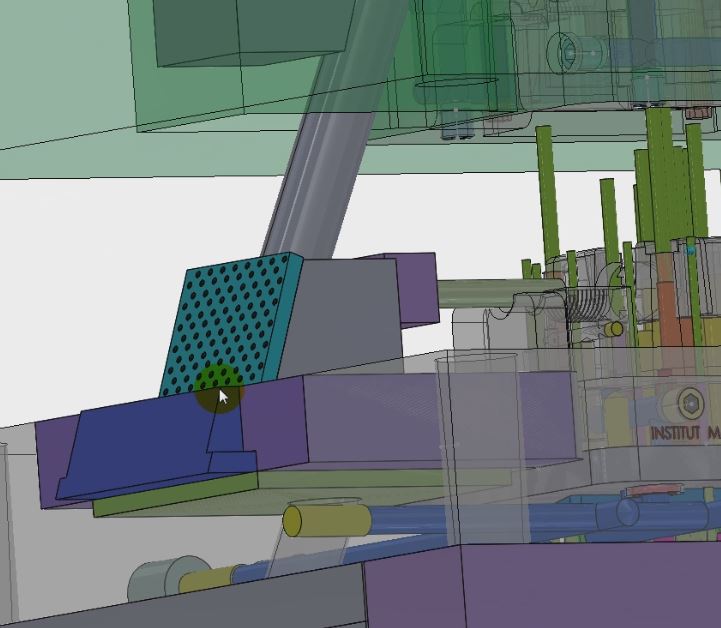

3 5 08 Correderas 07

—

Capítol 4 Muntatge Columnes i Bloc colada

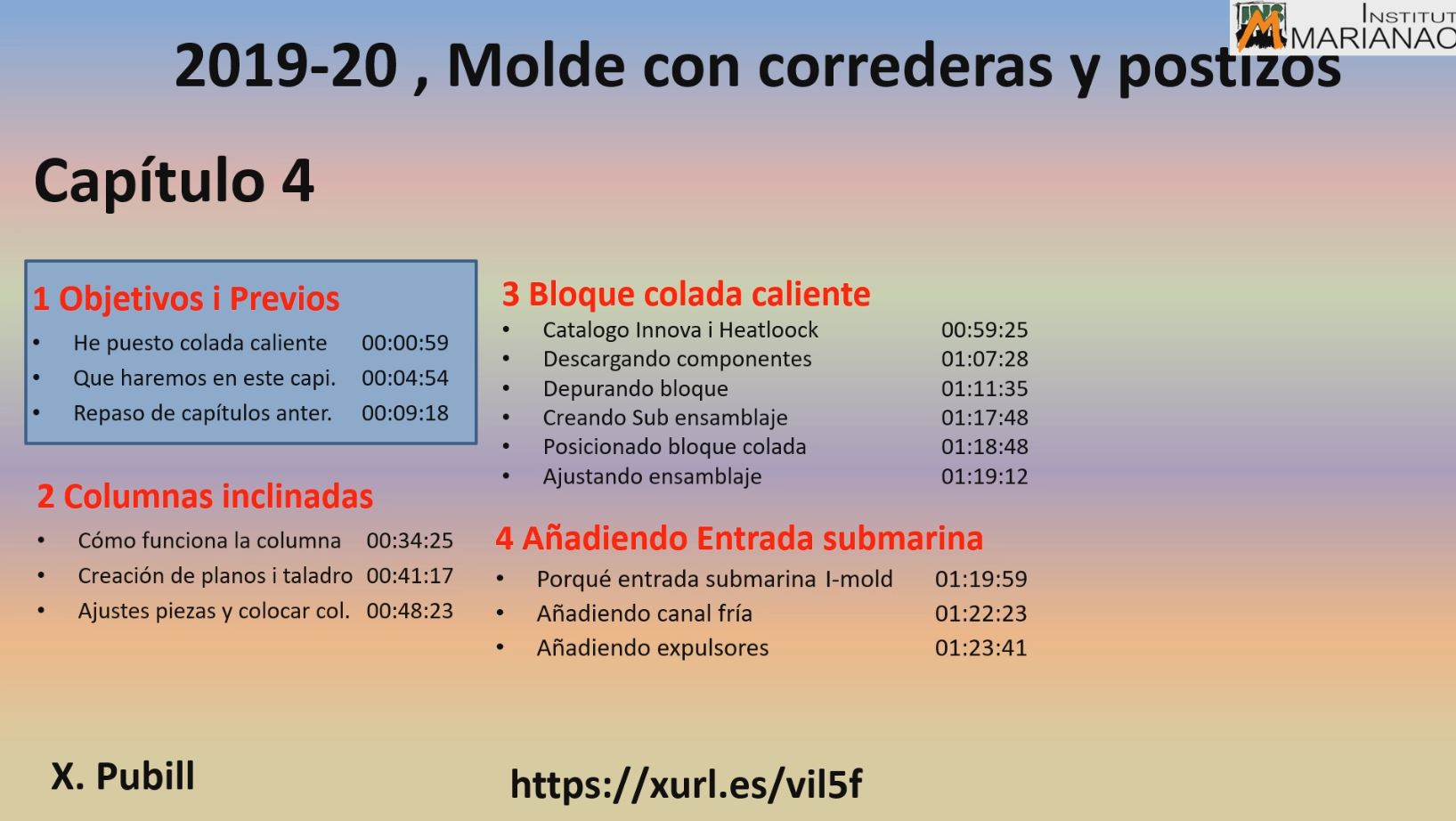

4 1-01 que fem

—-

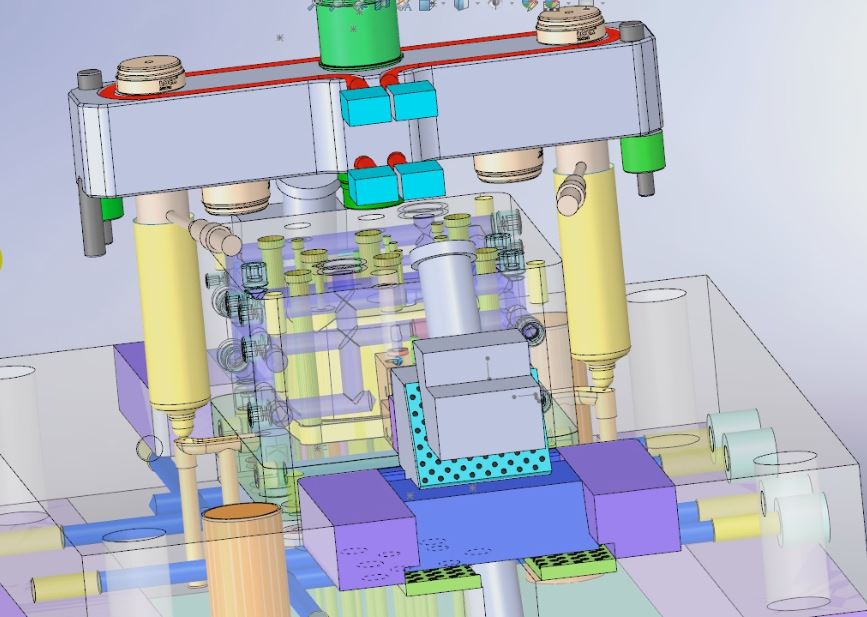

4 1-02 objetivos cap 4

—

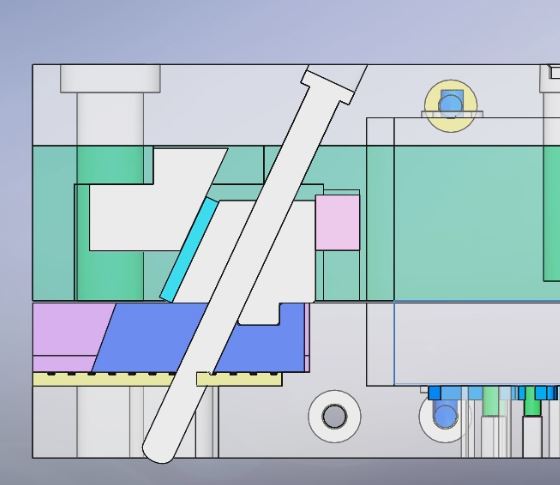

4 1-06 ojo con las columnas

—

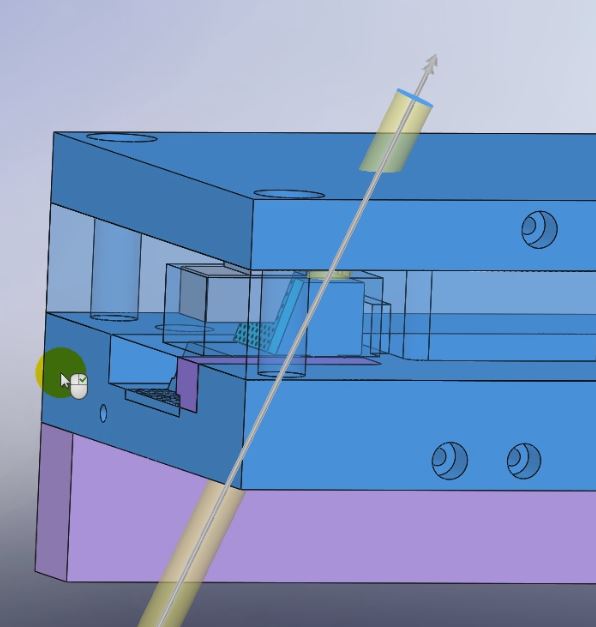

4 1-07 colocar columnas

—-

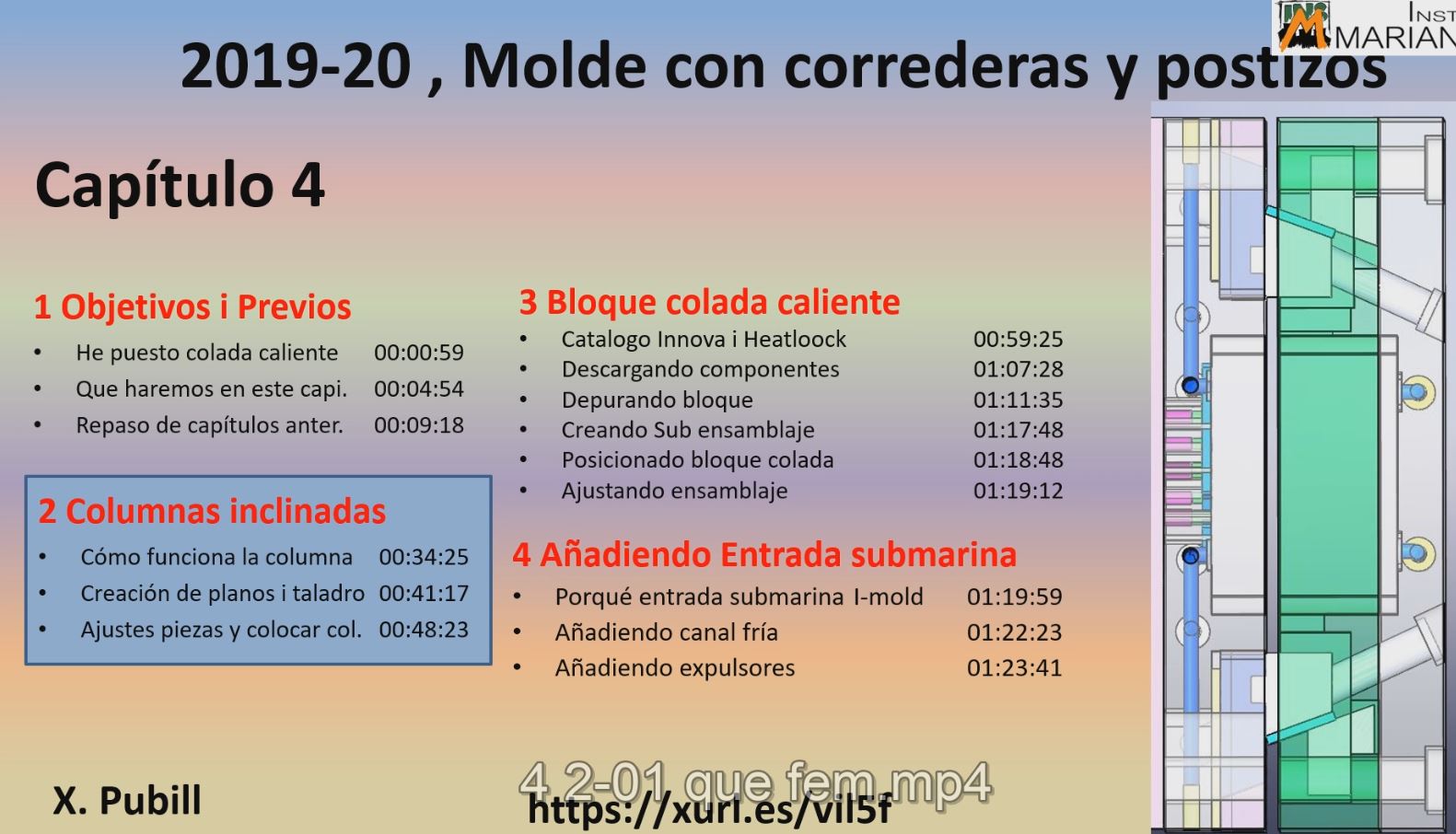

4 2-01 que fem

—-

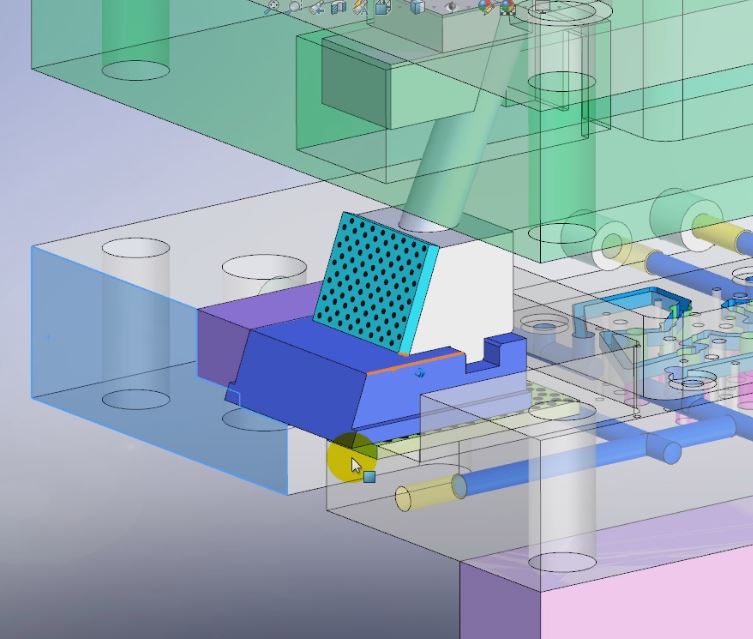

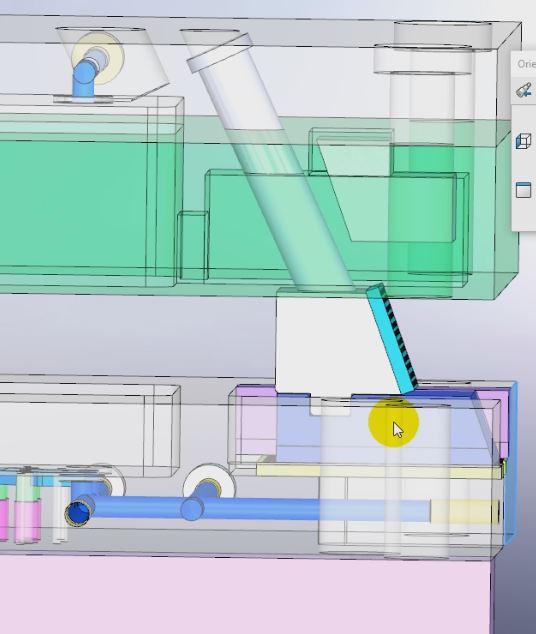

4 2-02 colocar columna 1

—

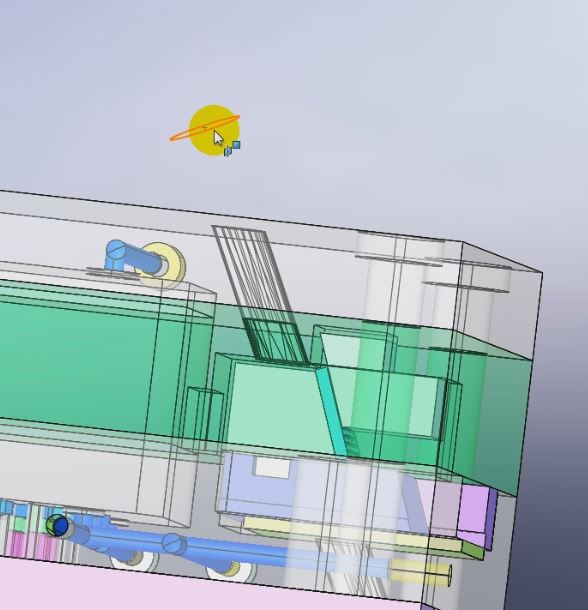

4 2-03 colocar columna 2

—

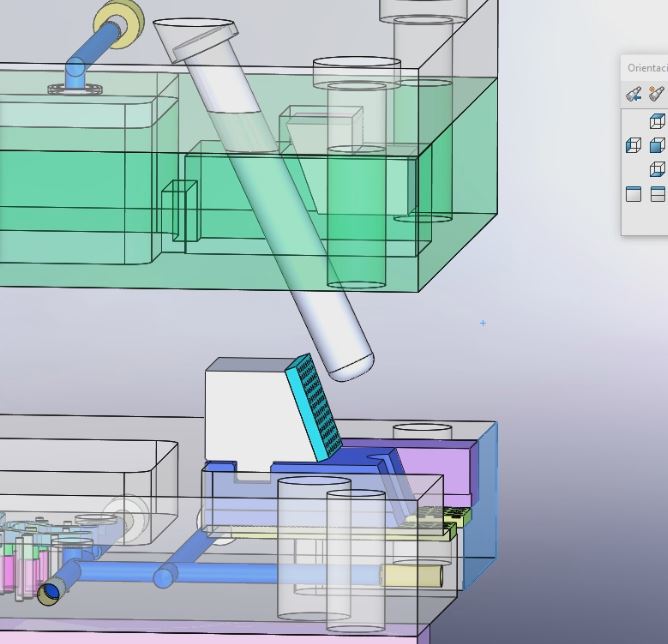

4 2-04 colocar columna 3

—-

4 2-05 colocar columna 4

—

4 3-01 que fem

—-

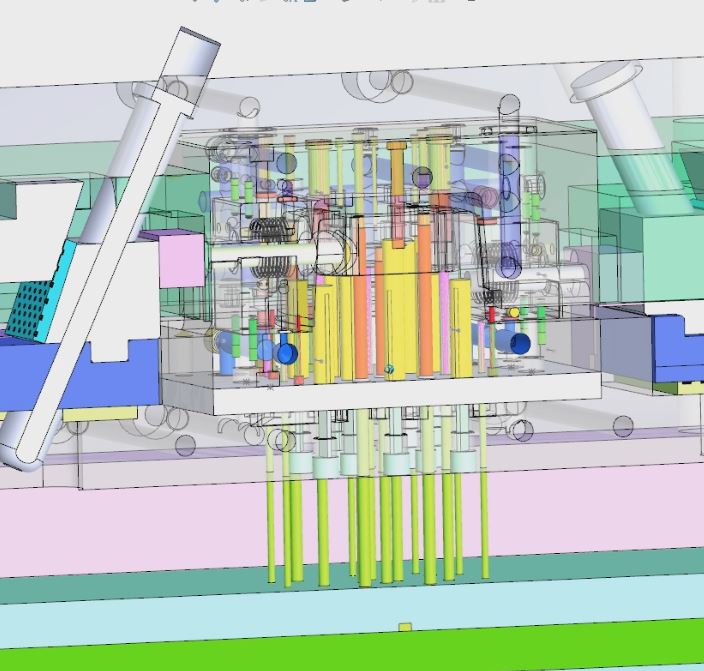

4 3-02 estat inicial

—

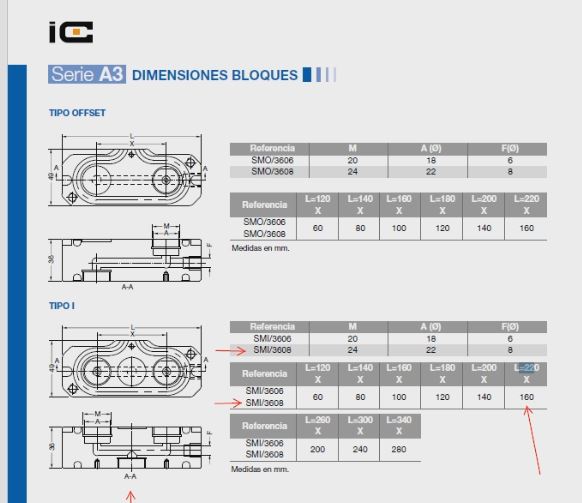

4 3-03 cataleg innova

Per poder fer una colada calenta cal afeguir al motllo un bloc de colada

4 3-04 Descargar heatlock

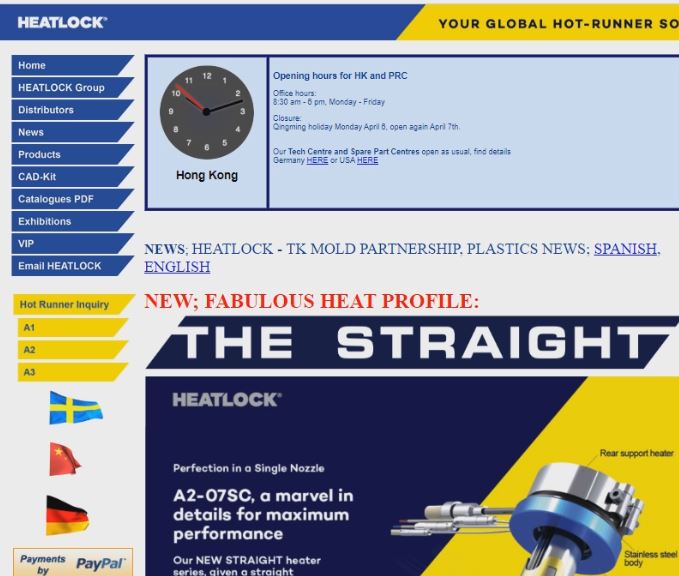

El bloc l’escullirem de HEATLOCK, que ens permet descarregar el conjunt

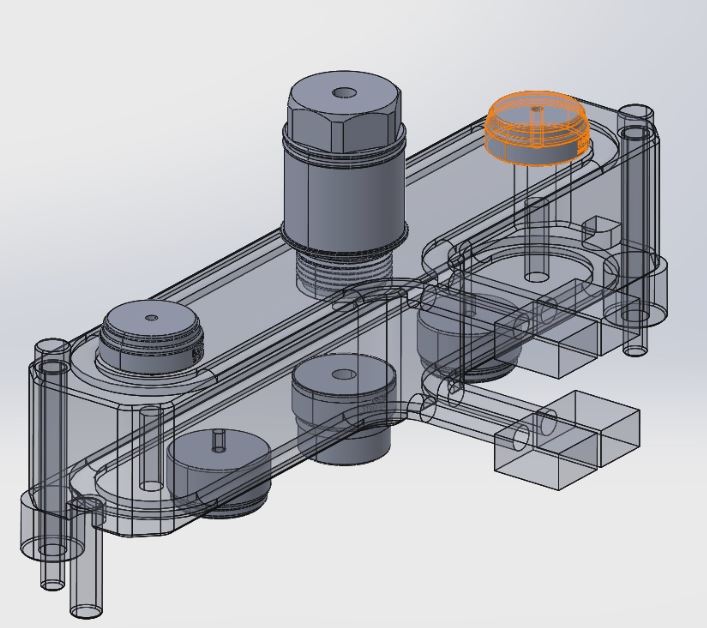

4 3-05 depurar colada caliente

El conjunt no m’agarada com queda al ser descarregat, aquí us ensenyaré com es pot convertir en peces separades i donar-lis color

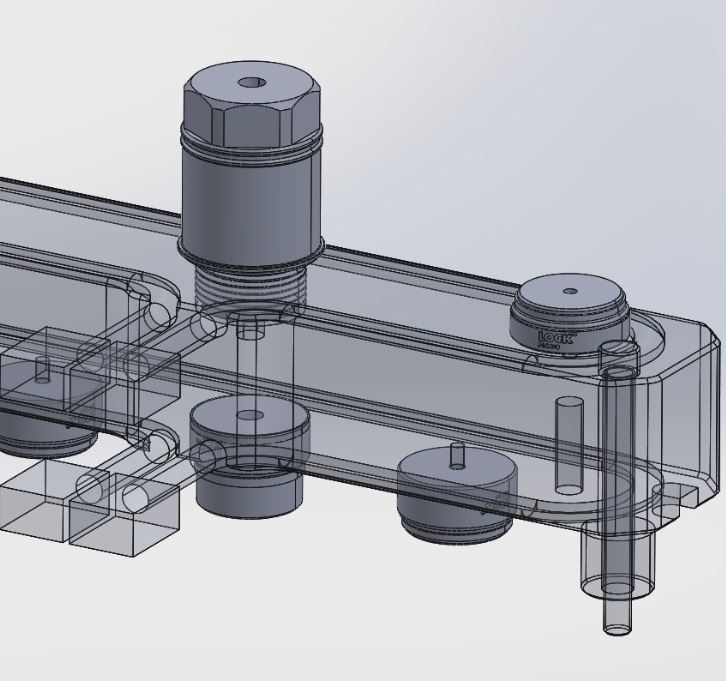

4 3-06 depurar colada caliente 2

continuem amb el procès

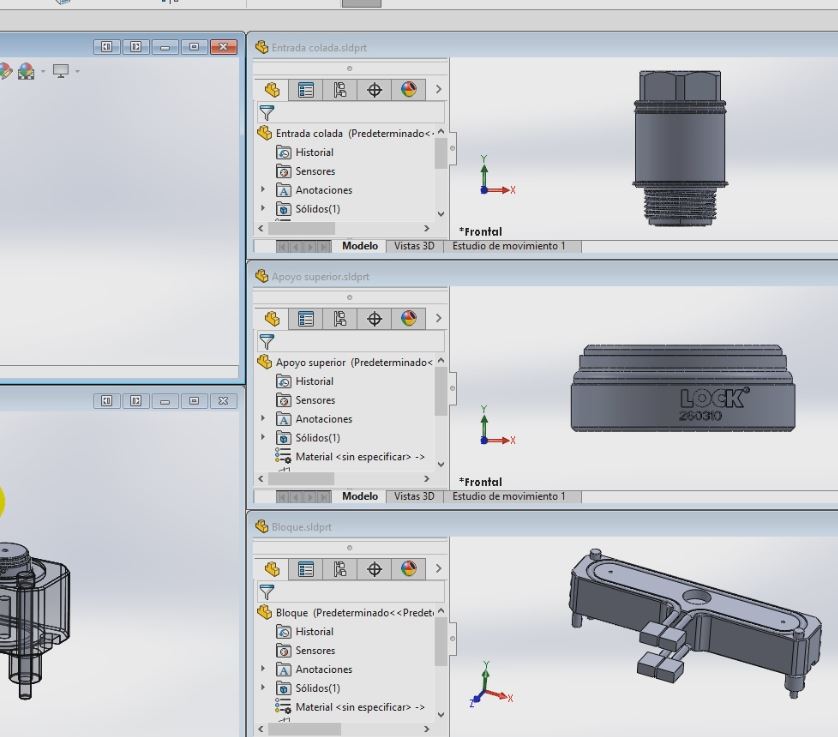

4 3-07 Obtenemos piezas

Ja tenim les peces separades

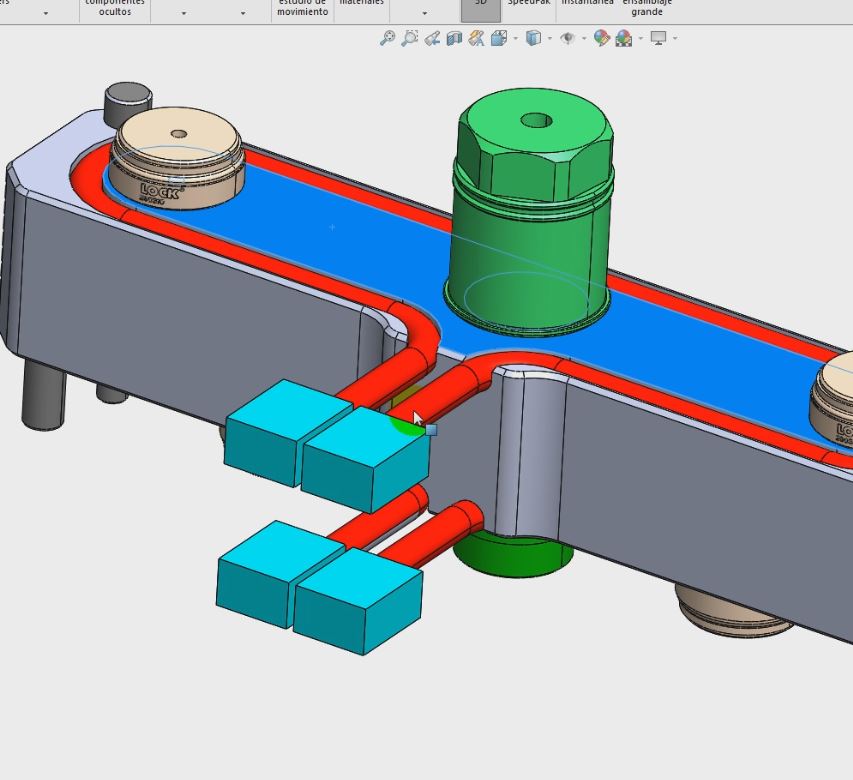

4 3-08 Creando bloque

comencem a realitzar un ensamblatge

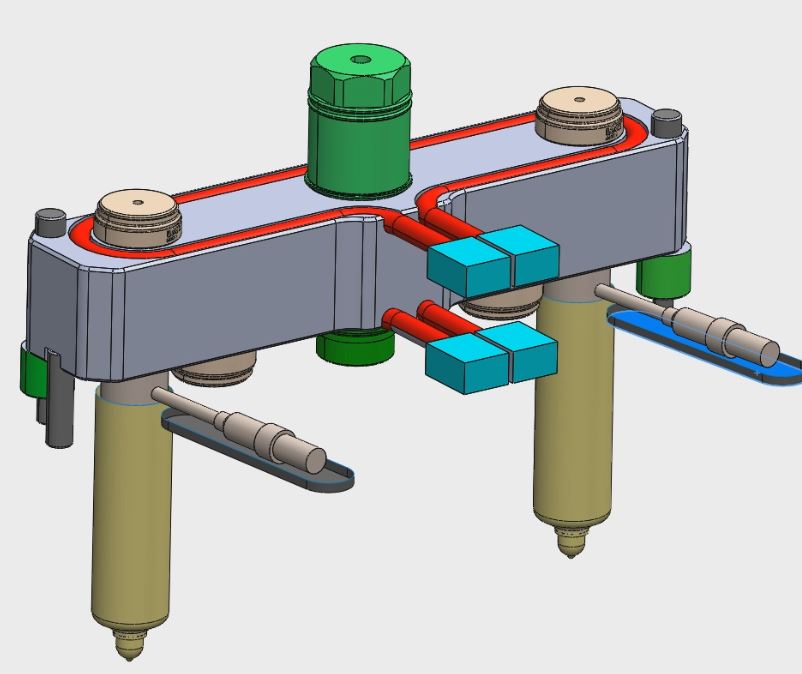

4 3-09 bloc enllestit

i al final queda molt xula!!

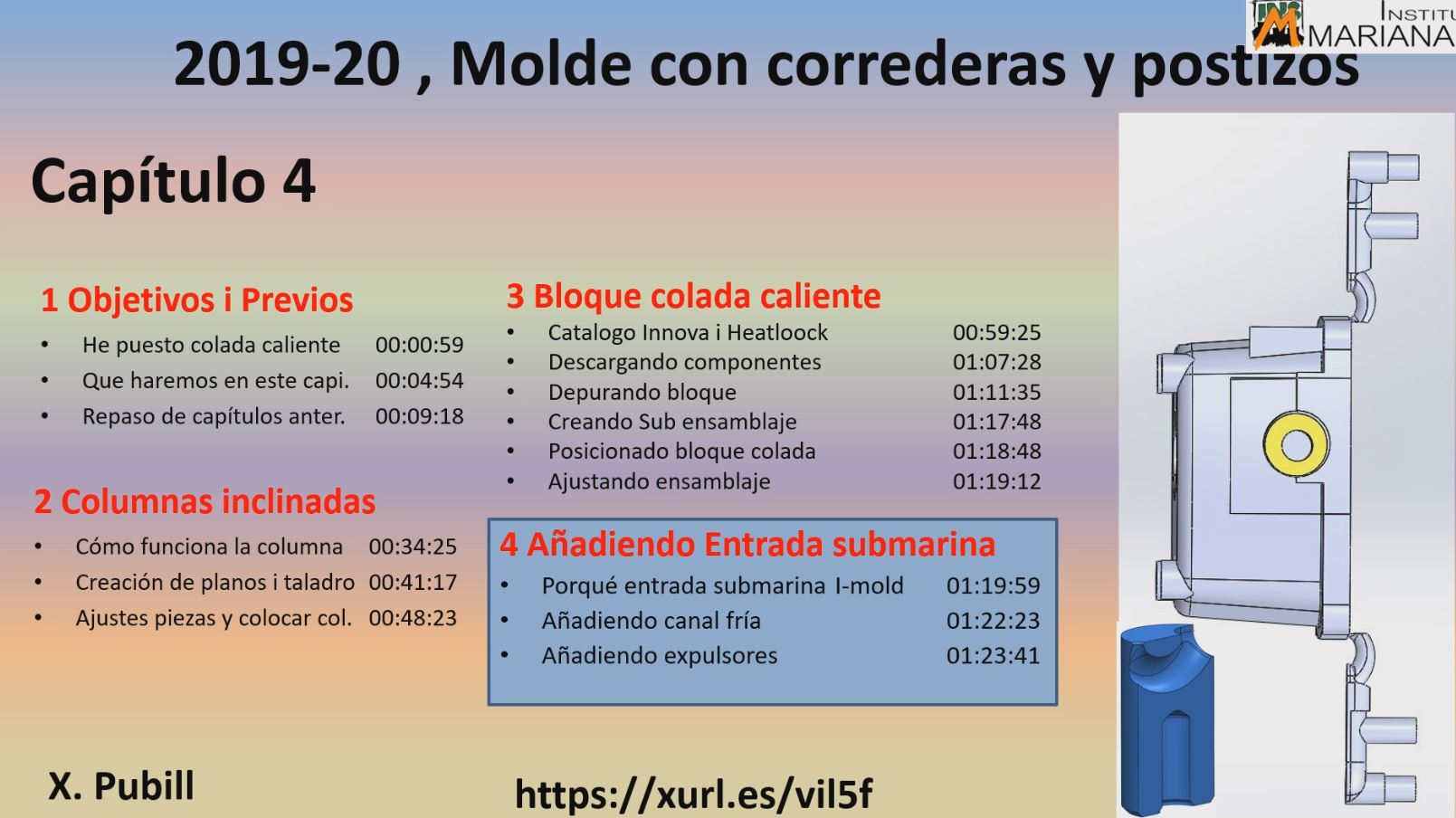

4 4-01 que fem

en aquest projecte tot i que tenim una colada calenta vull fer una entrada submarina

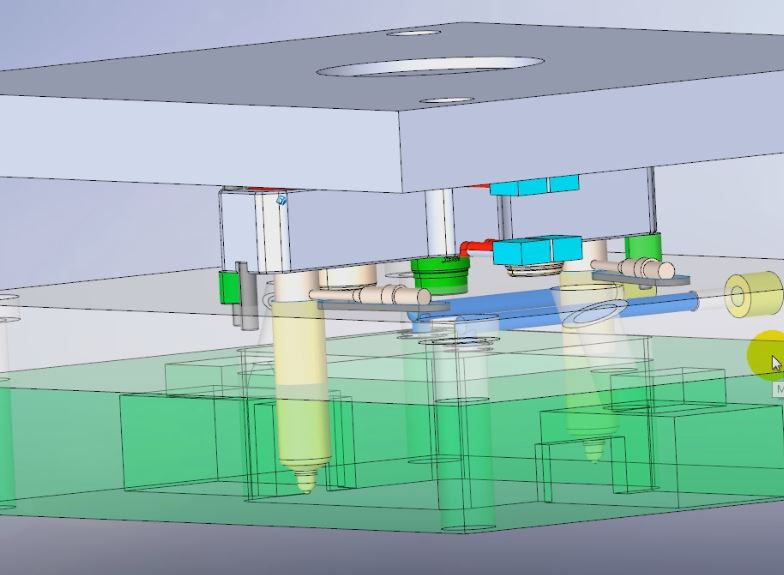

4 4-02 posicionando bloque colada

posicionem les boquilles de la colada

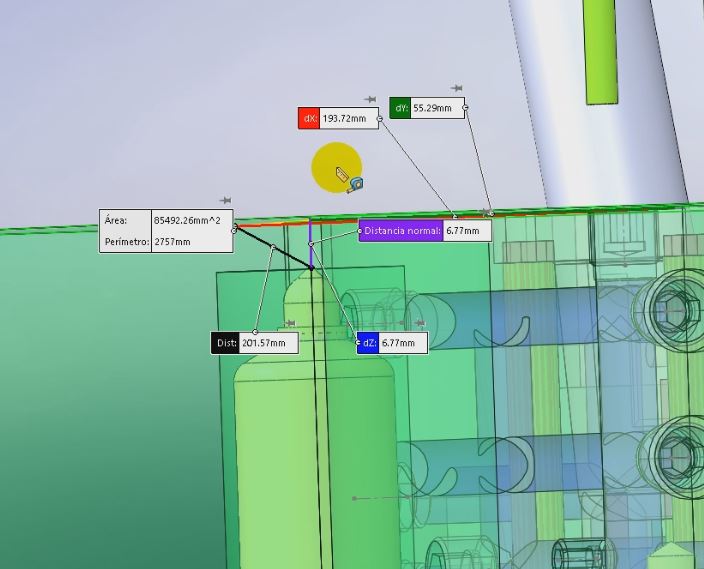

4 4-03 ajustant el 6 77 mm

ajustem la possició de les boquilles

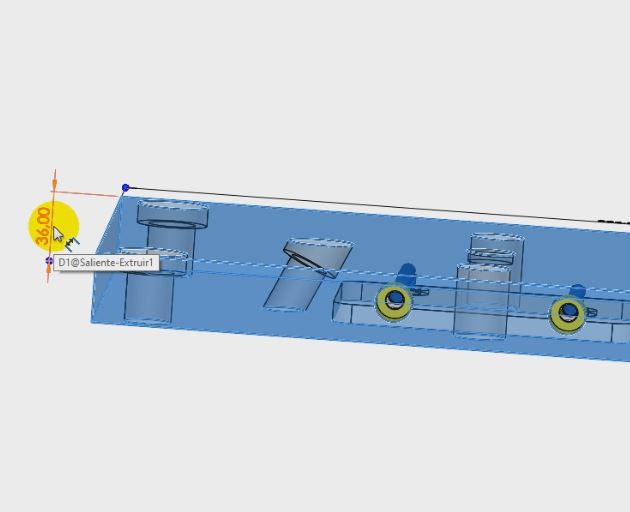

4 4-04 rectificando placa

i rectifiquem les plaques per aconseguir que la boquilla quedi en el seu lloc

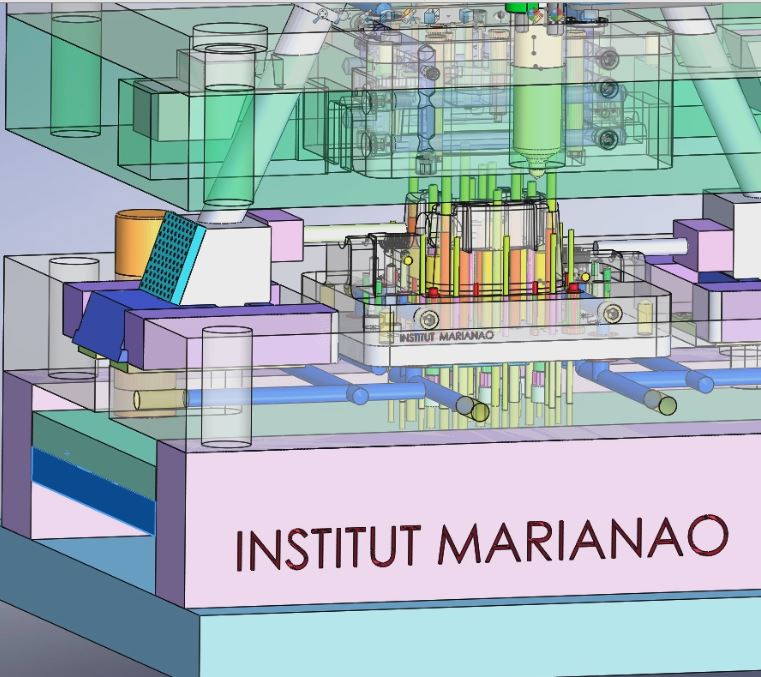

4 4-05 reparando errores

sempre cal fer un ajust d’última hora…

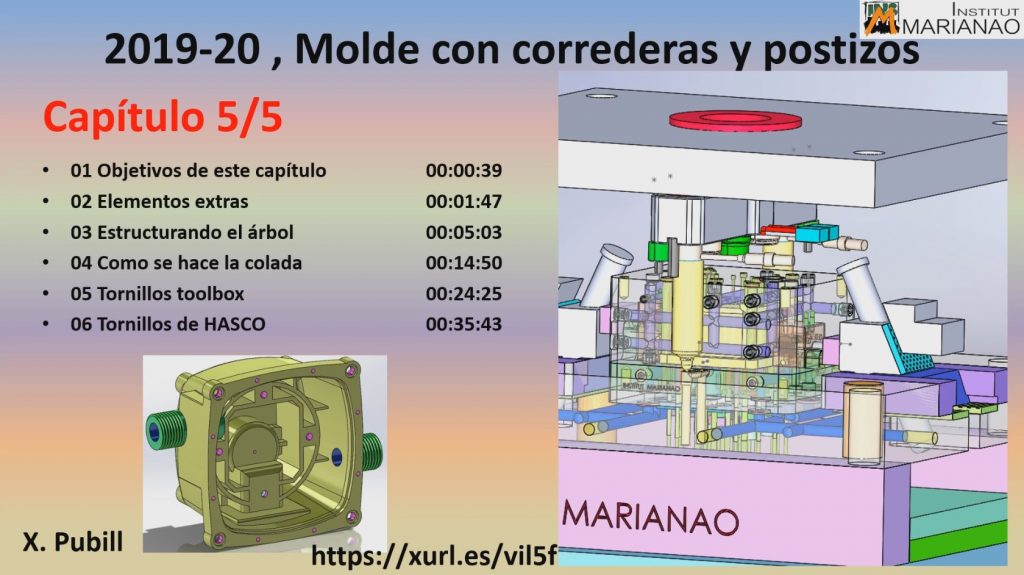

Capítol 5 Elements extres

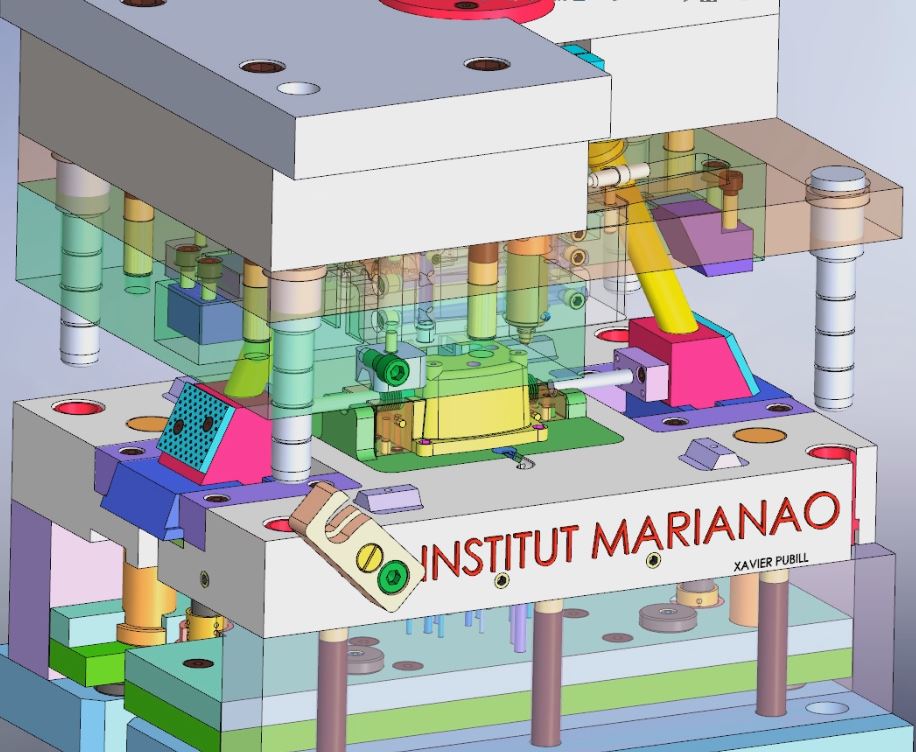

5 1 02 presentacio objectius

—-

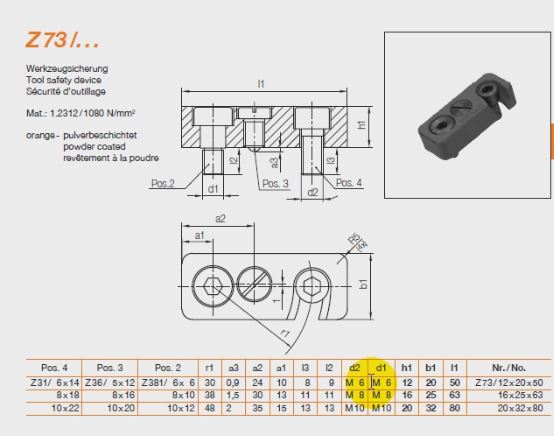

5 2 02 Elementos extras del molde

—

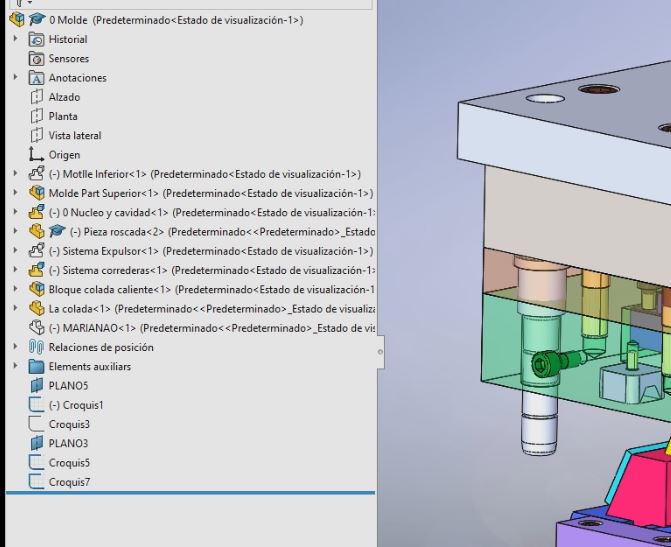

5 2 03 Estructurando el arbol

—

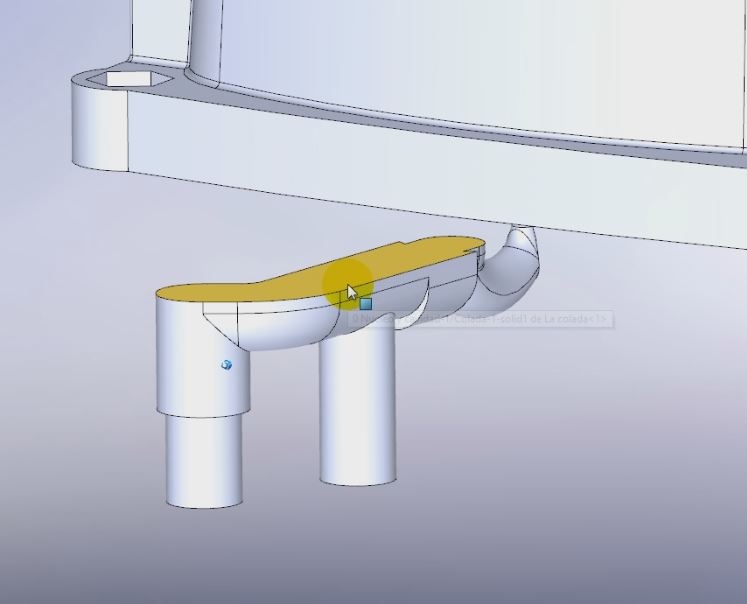

5 3 02 como se hace la colada

—-

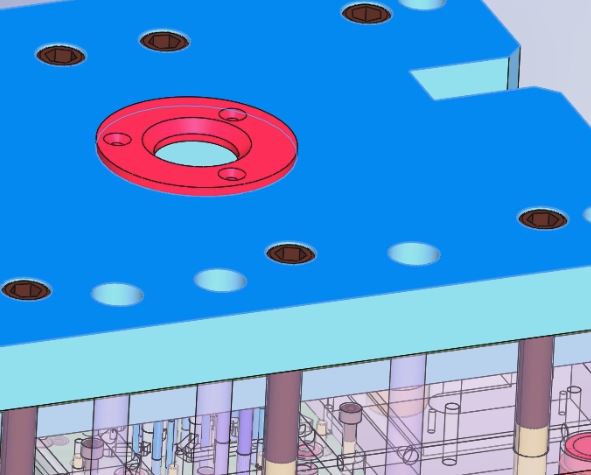

5 4 02 tornillos toolbox 1

—

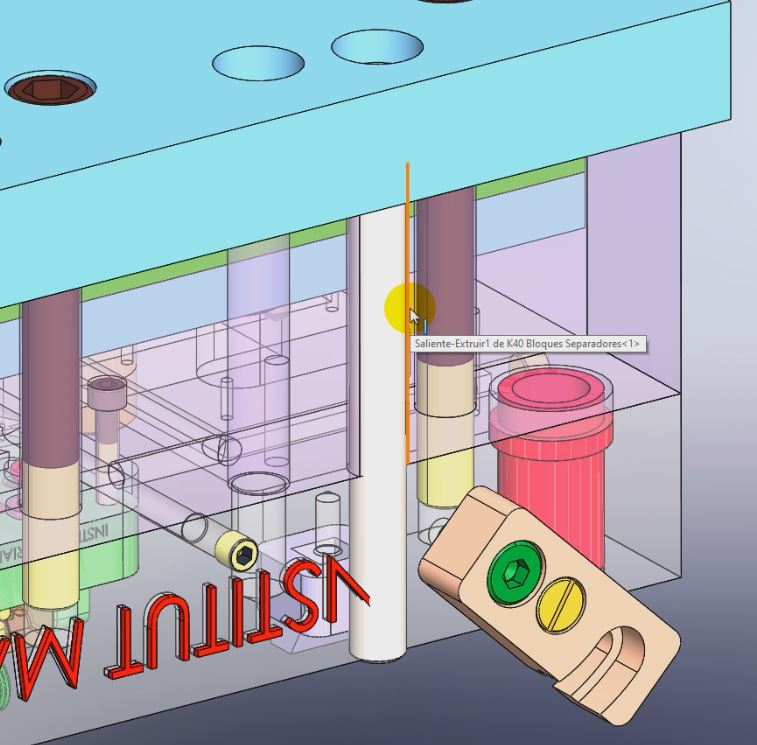

5 4 03 tornillos toolbox 2

—

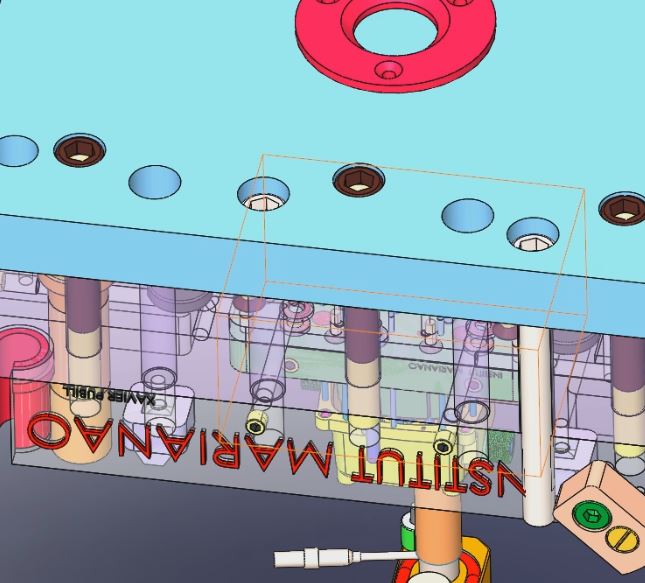

5 4 04 tornillos toolbox 3

—-

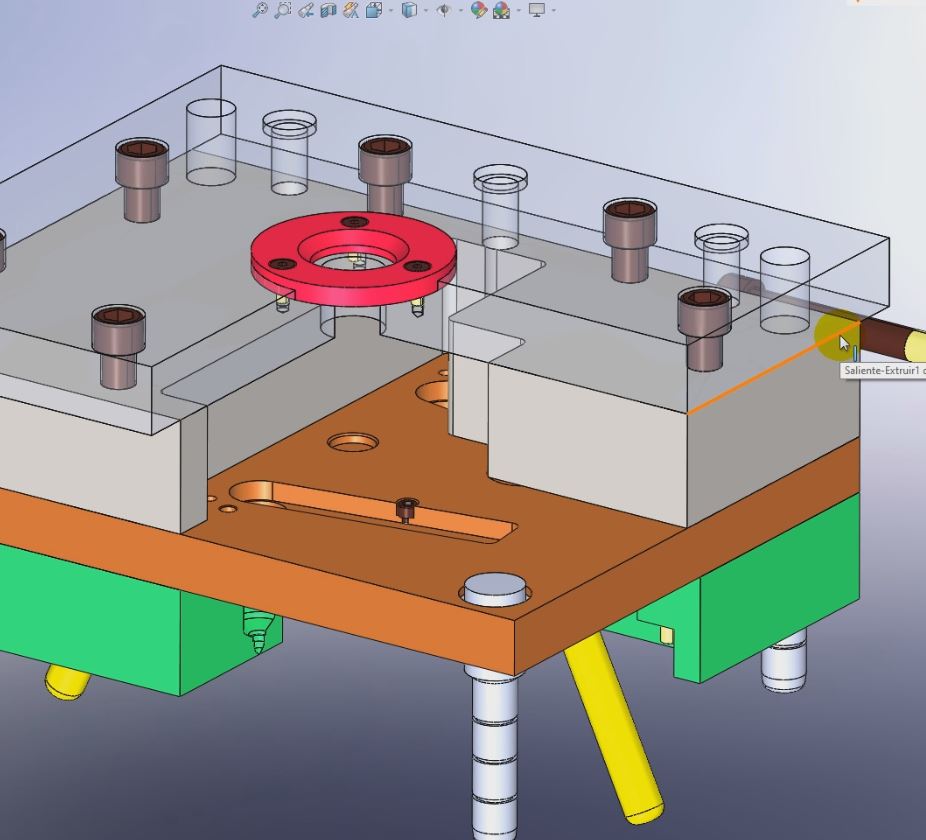

5 4 05 tornillos de hasco

—
