Exercici Motllo de «T»
Aquest motllo realitza la típica T d’automatisme d’aire comprimit. Aquest ha estat l’exercici del curs 2020-21 en el Institut Mariano de Sant Boi de LLobregat
Arxius del projecte Archivos del proyecto

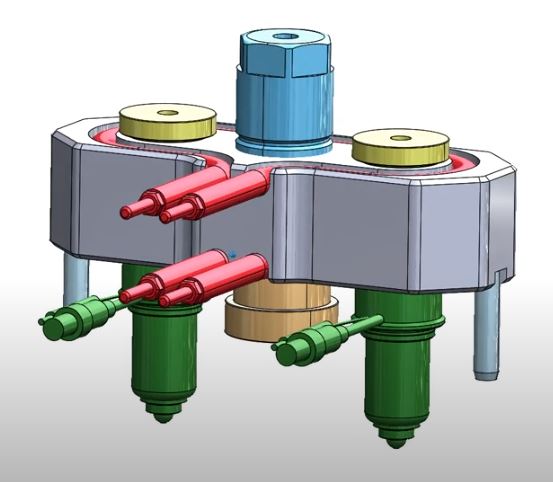

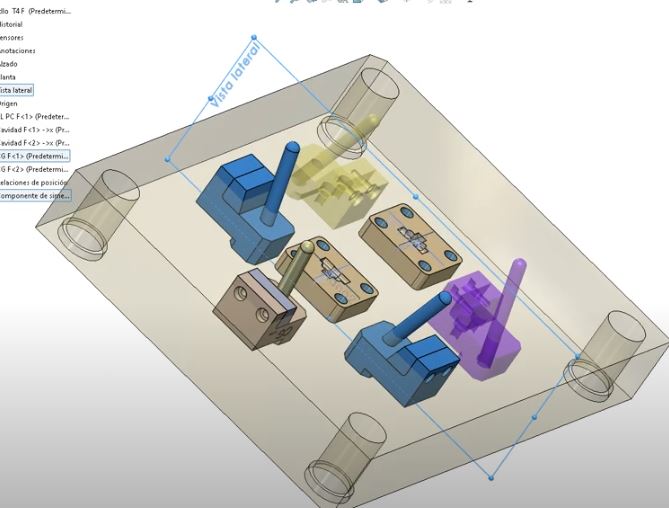

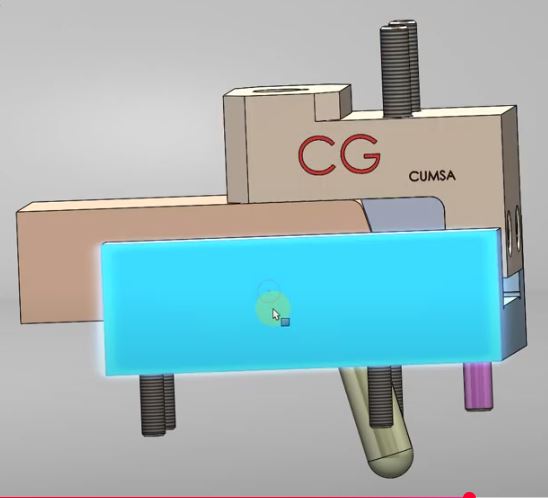

1 Seleccio corredora
El primer pas es escollir una corredora que doni prou desplaçament lateral al noio

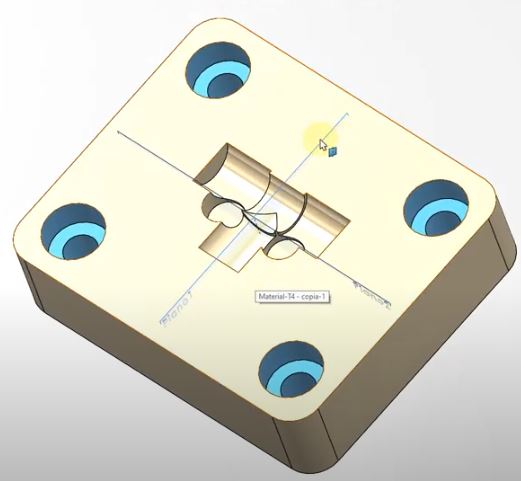

2 Preparacio cavitats
Amb la peça, sense forats interiors, procedirem mitjançant booleanes a l’obtenció de les dos cavitats

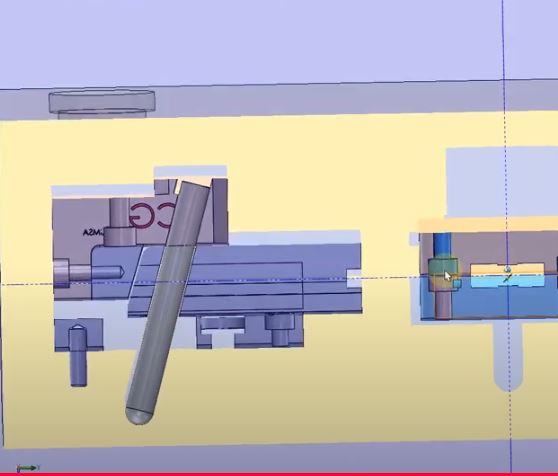

3 posicionant postissos
Utilitzant els eixos dels forats de la «T» possicionarem les parts fices i mòbils de la corredora, ara no ens fixarem en el pla de partició, ens portaria a error.

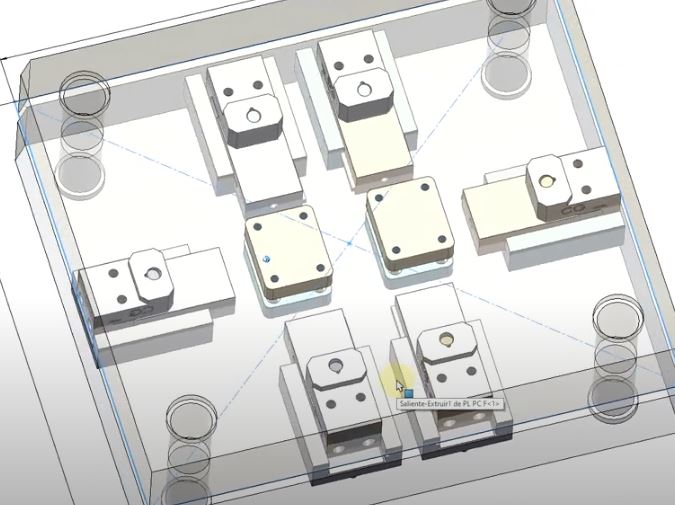

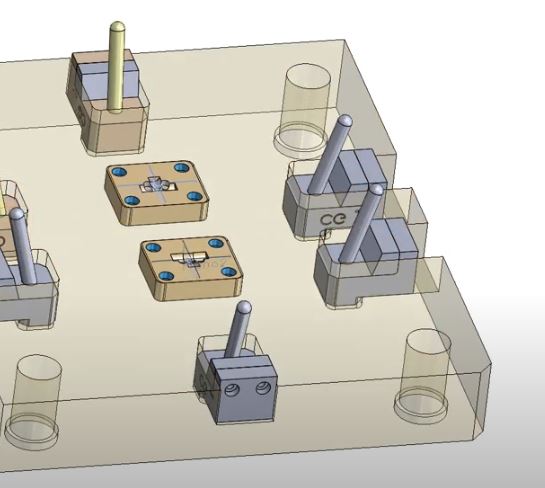

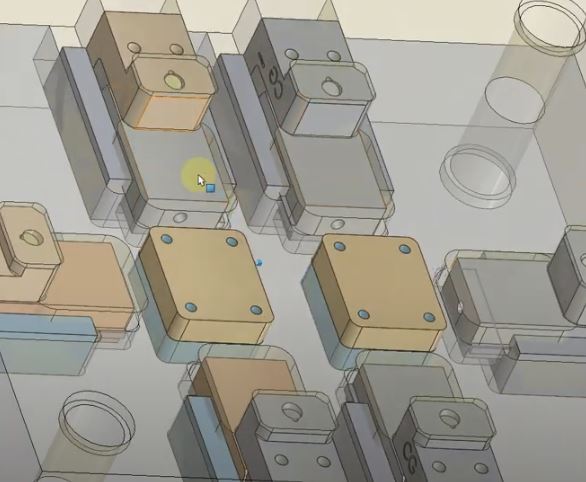

5 Redimensionant plaques
Es possible que les plaques escollides no ens donin prou capacitat per subjectar el «Kit» de la corredora, redimensionarem plaques si s’escar

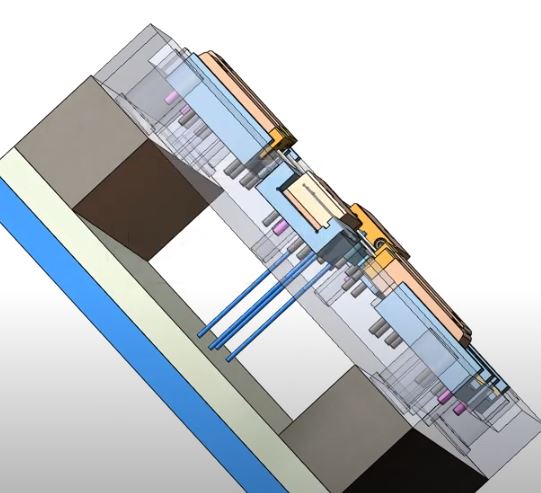

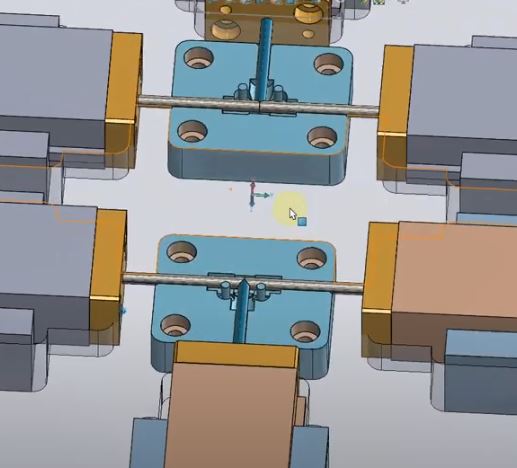

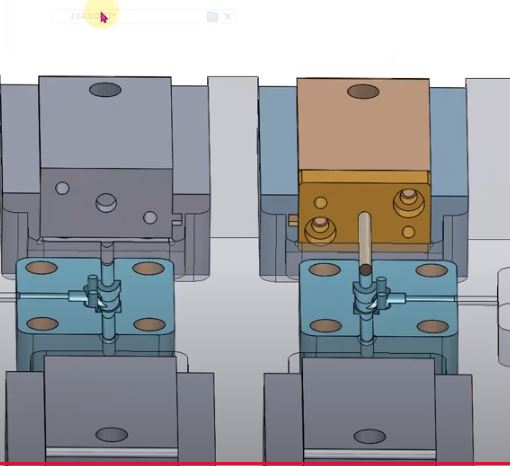

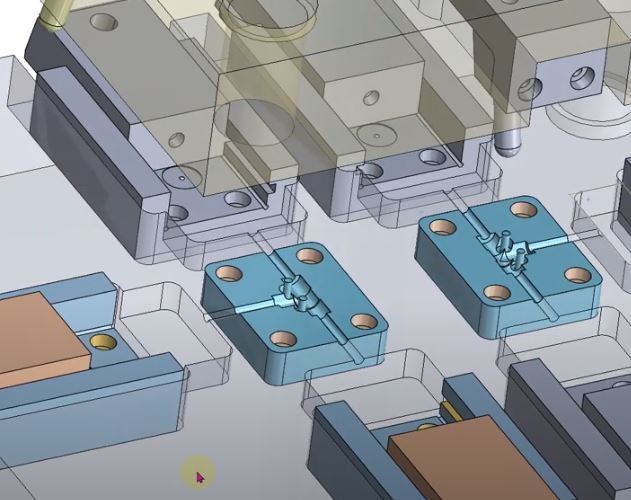

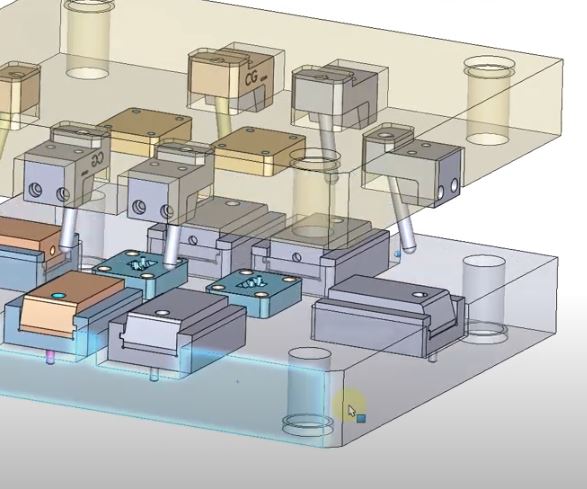

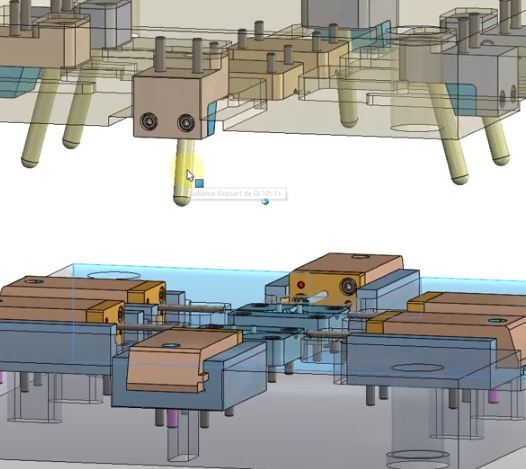

6 Emplaçament final Corredores
Mourem les corredores a la possició que la columna inclinada garanteixi el recorregut del noio

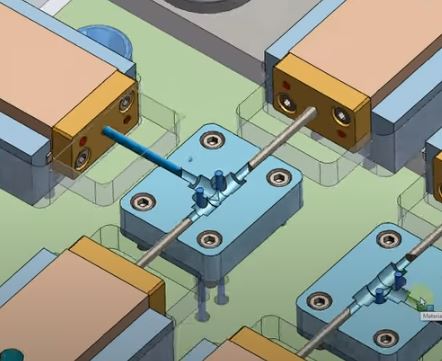

14 Posant eixos
la peça s’expulsa per expulssor tubular, per tant ara posem els eixos que fan el forat a la peça
