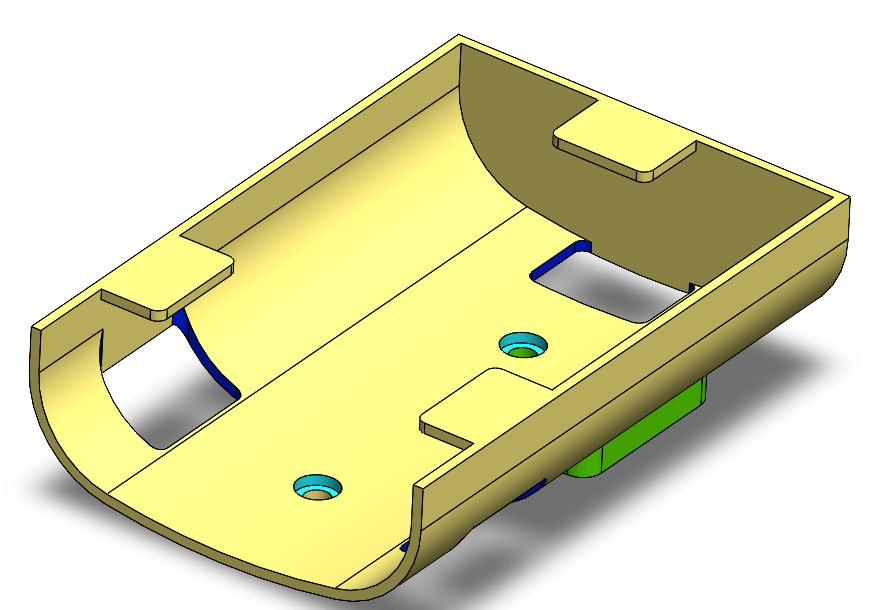

Exercici
l’objectiu d’aquest exercici és aprendre a utilitzar booleanes per fer el nucli cavitat, aquesta peça dona problemes amb el solid si no es fa amb molta cura. també insertarem noios refrigerats. Aquest ha estat l’exercici del curs 2024-25 en el Institut Mariano de Sant Boi de LLobregat

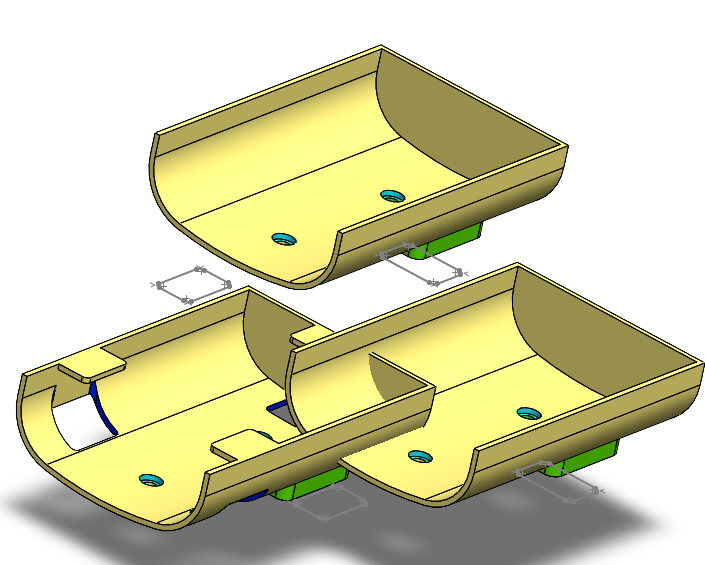

2 Diferents tipus peça
Si no podem fer nucli cavitat amb el solid poderm fer-les a mà amb bolleanes, per això necessito peces sense les «ales»

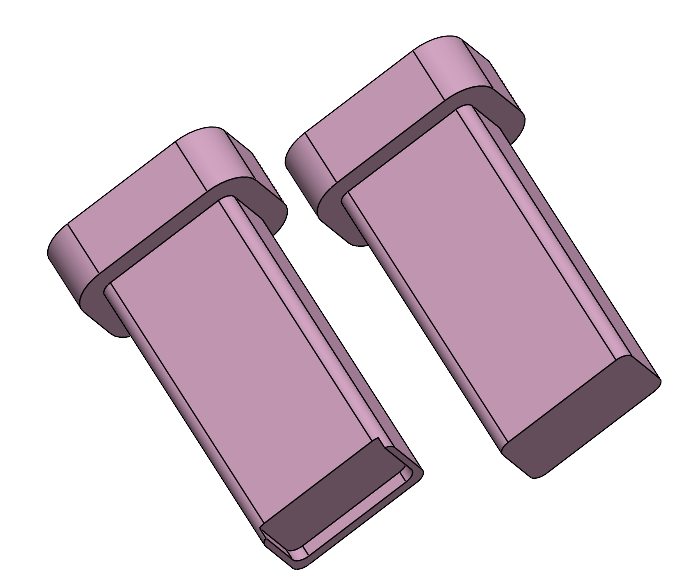

3 Creació de noios
la peça amb ales en permet poder fer els noios, fixa’t uqe faig dos tipus, amb punta llisa o foradada

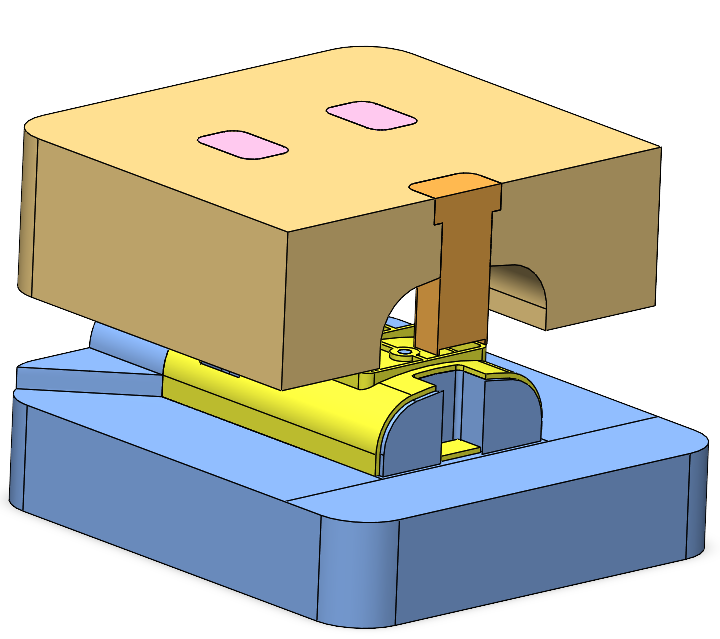

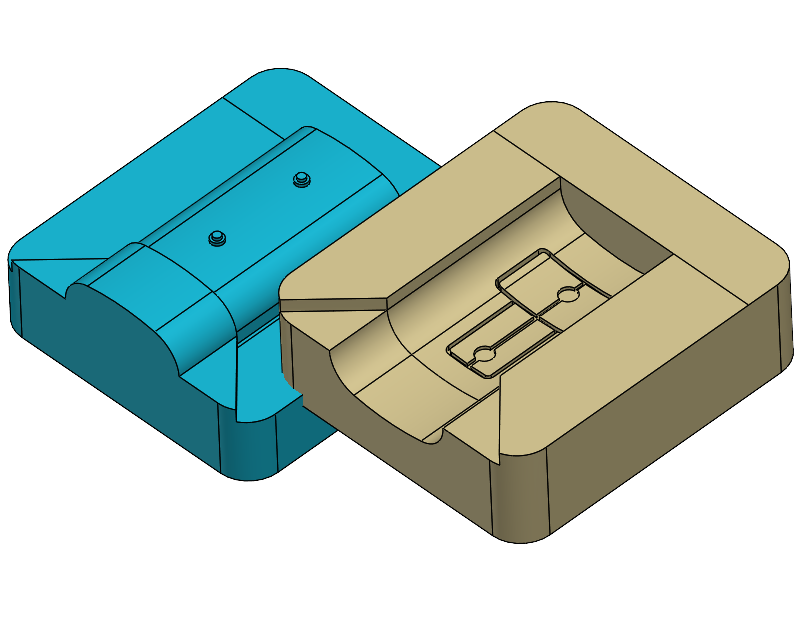

4 Creació de nucli cavitat bàsics
Potser amb l’assistent de solid podrem fer nucli i cavitat

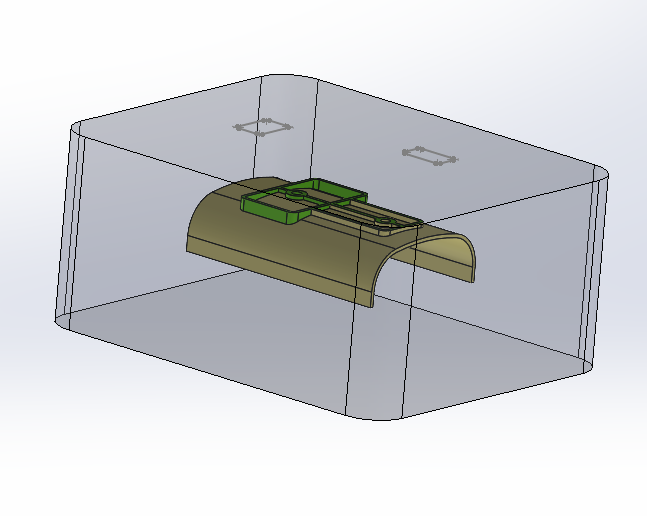

4B nucli cavitat per boelanes
Però si no ho podem fer farem boleanes de solids per diferencia i talls

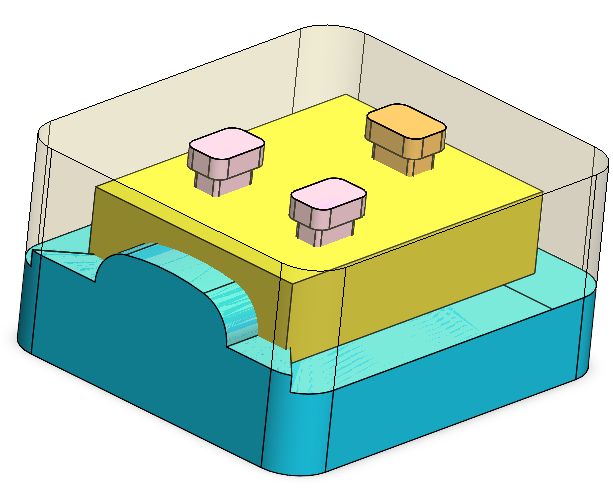

5 Ensamblatge per fer nucli cavitat i colada
6 Nucli cavitat colada i noios definitius
7 Ensamblatge general
Ajustem els postissos i verifiquem que no falli res!

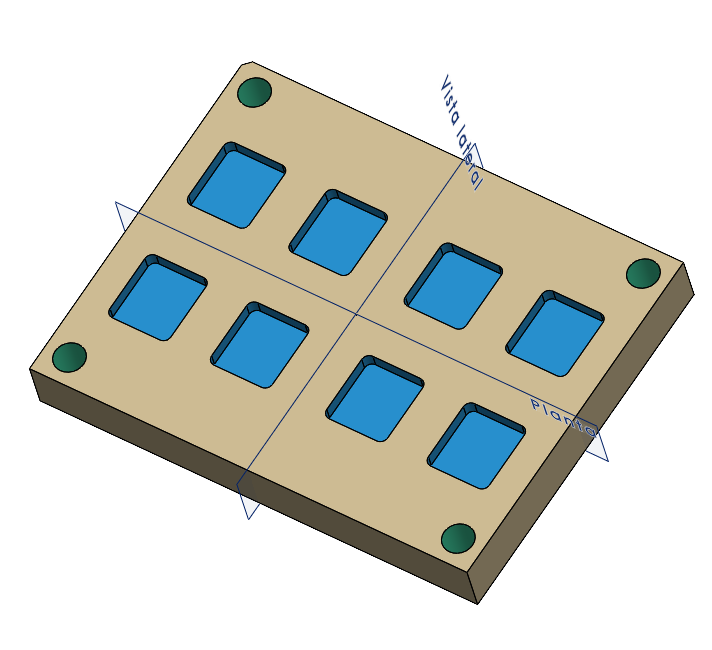

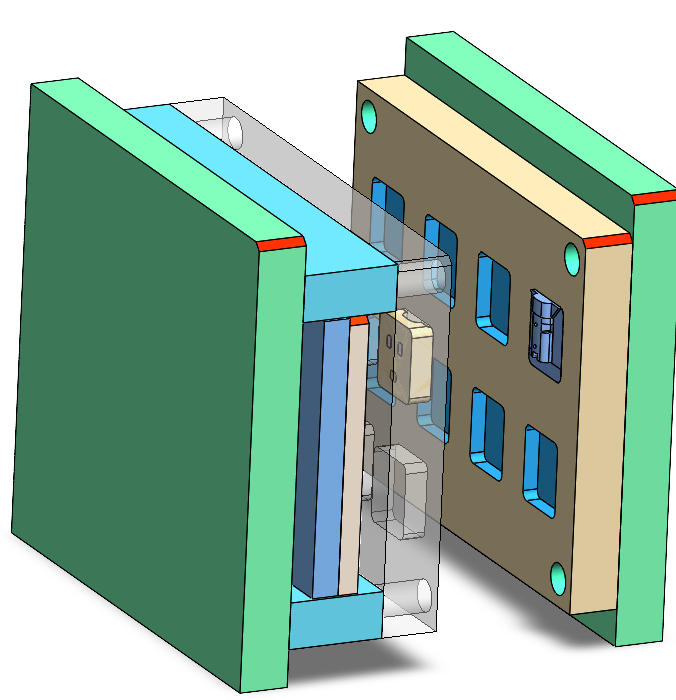

8 Plaques del motllo
Un cop tenim el postís fet amb el catàleg HASCO K esollim el motllo, deixa uns 30-40 mm entre caixeres
9 Situem a lloc nucli i cavitat
Ara posem un únic postis per ajustar subjeccions i entrades refrigeració

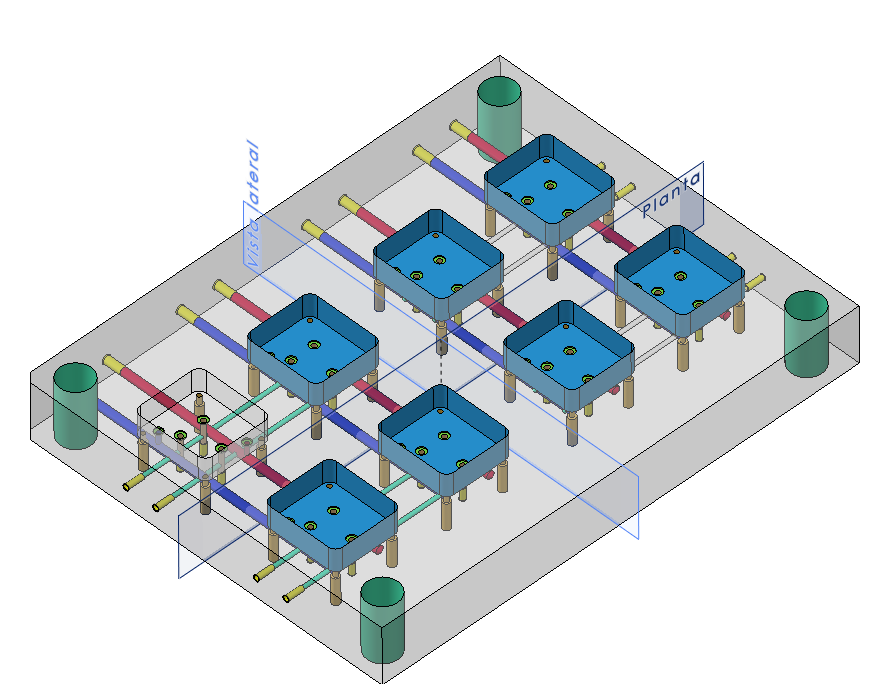

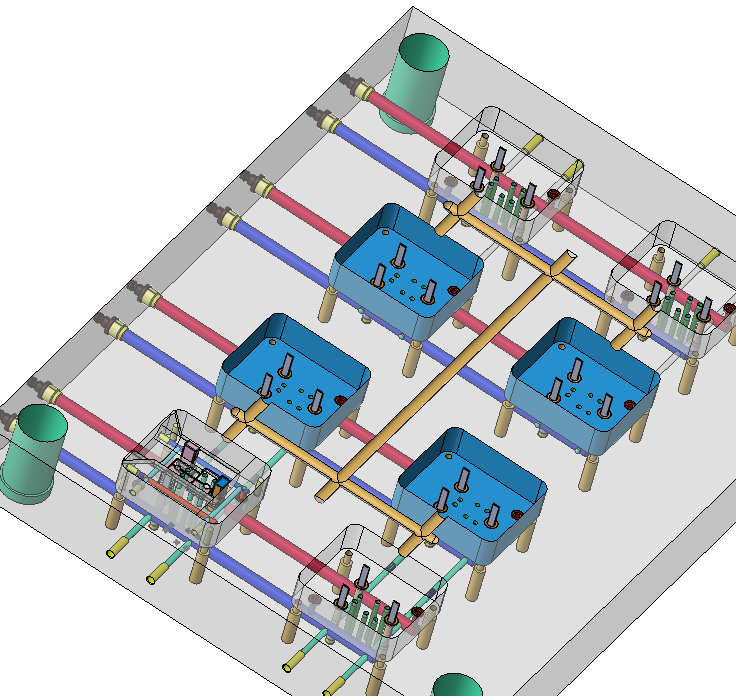

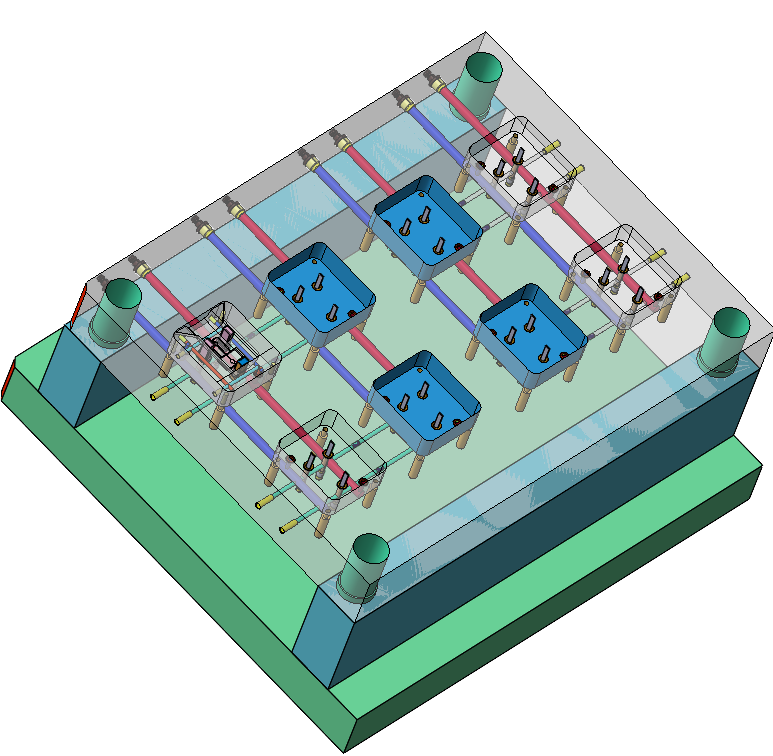

10 Refrigeració 1
Posem la refrigeració a la placa dels Nuclis

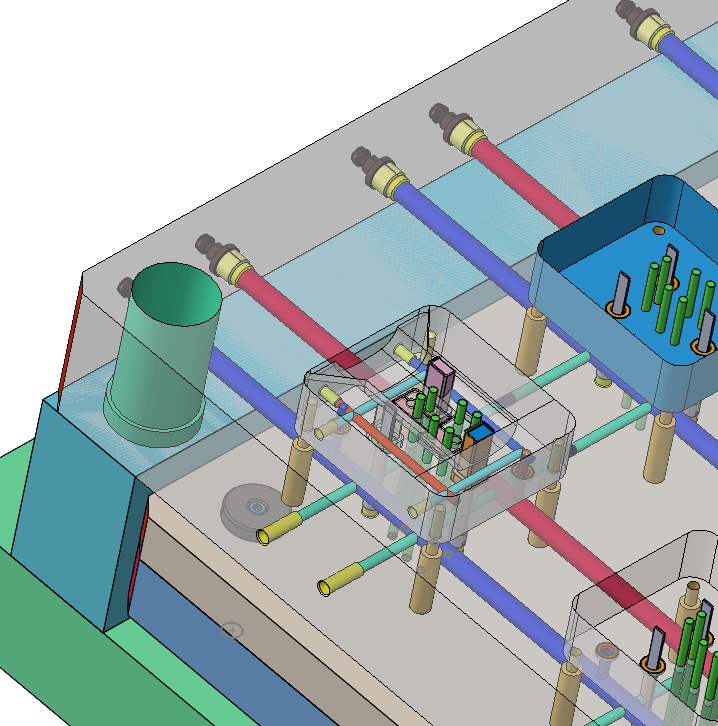

11 Refrigeració 2
i fem el pas de l’aigua als nuclis
12 Expulsors
Ara ja podem situar els expulsors
13 Canals de colada
Posem els canals de colada
14 Postissos
Compte! hi ha postís dret i esquerra, a no ser que fem inversió, però això comporta altres problemes

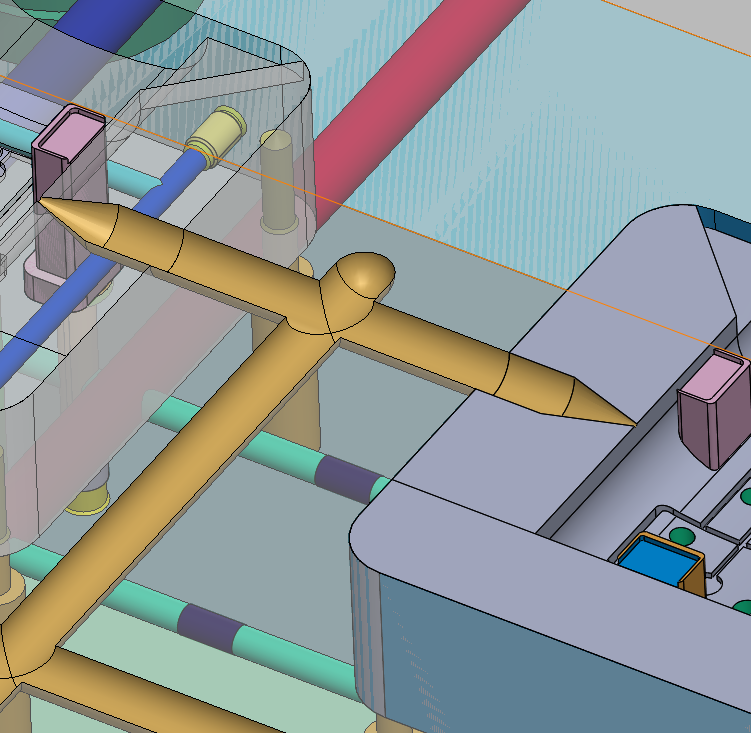

15 Entrada a cavitat
I amb postís dret i esquerra ja podem fer l’entrada del canal a la cavitat
16 Expulsors colada
Que tal si posem els expulsors de colada?

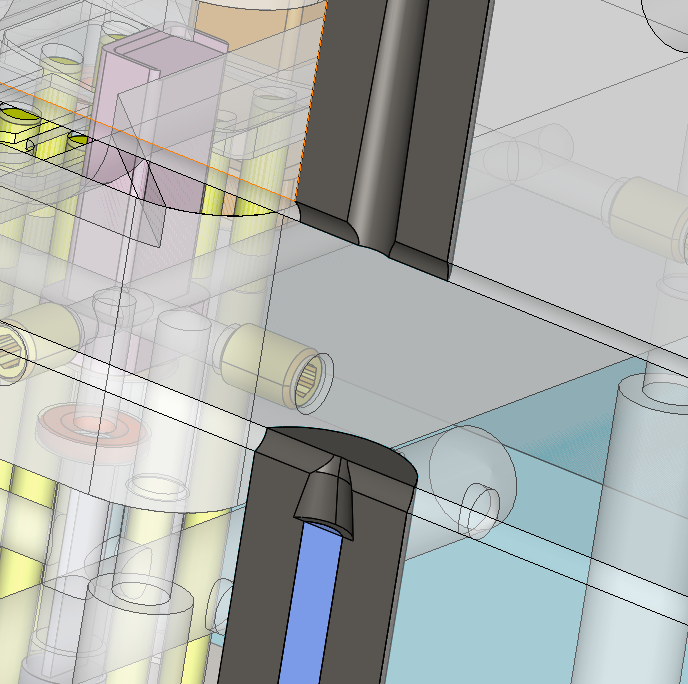

17 Abeurador retenidor
I els complements retenidor i abeurador…

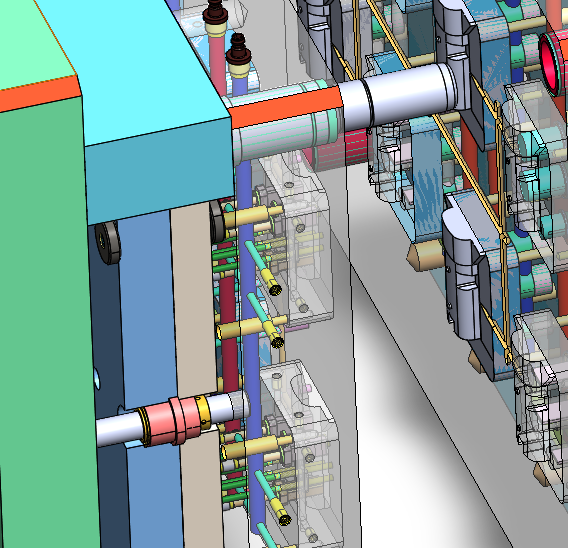

18 Columnes
de HASCO Z agafem els columnes i casquets

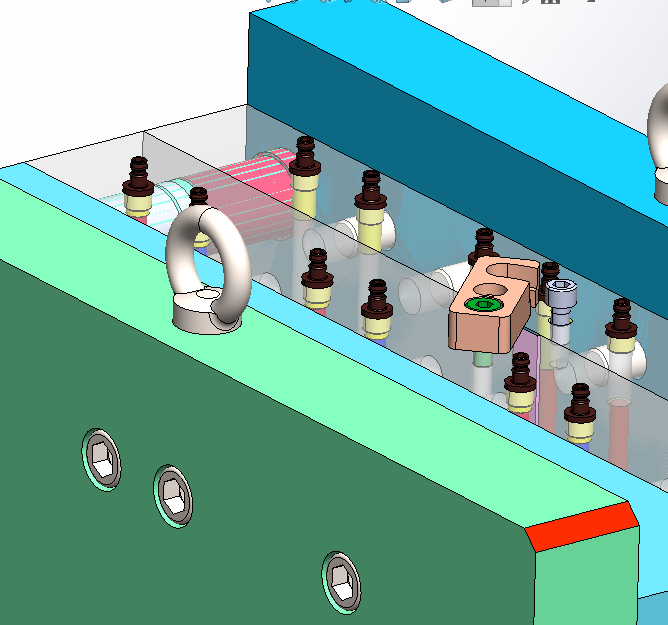

19 Cargols
I posem els cargols del toolbox , atenció no t’oblidis de desvincular-los amb…. sldsetdocprop.exe

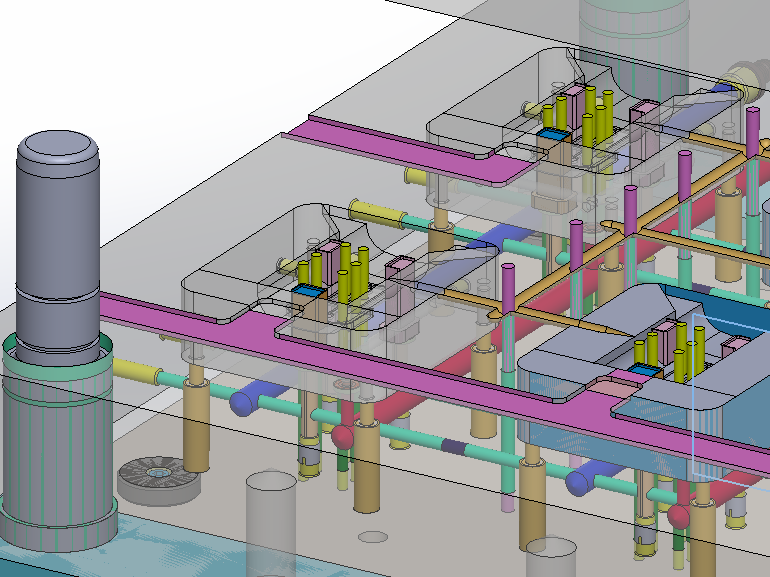

20 colada
Afeguim extractors d’aire i vapors…
21 Enllestit
i crec que ja hem acabat… que opines…
